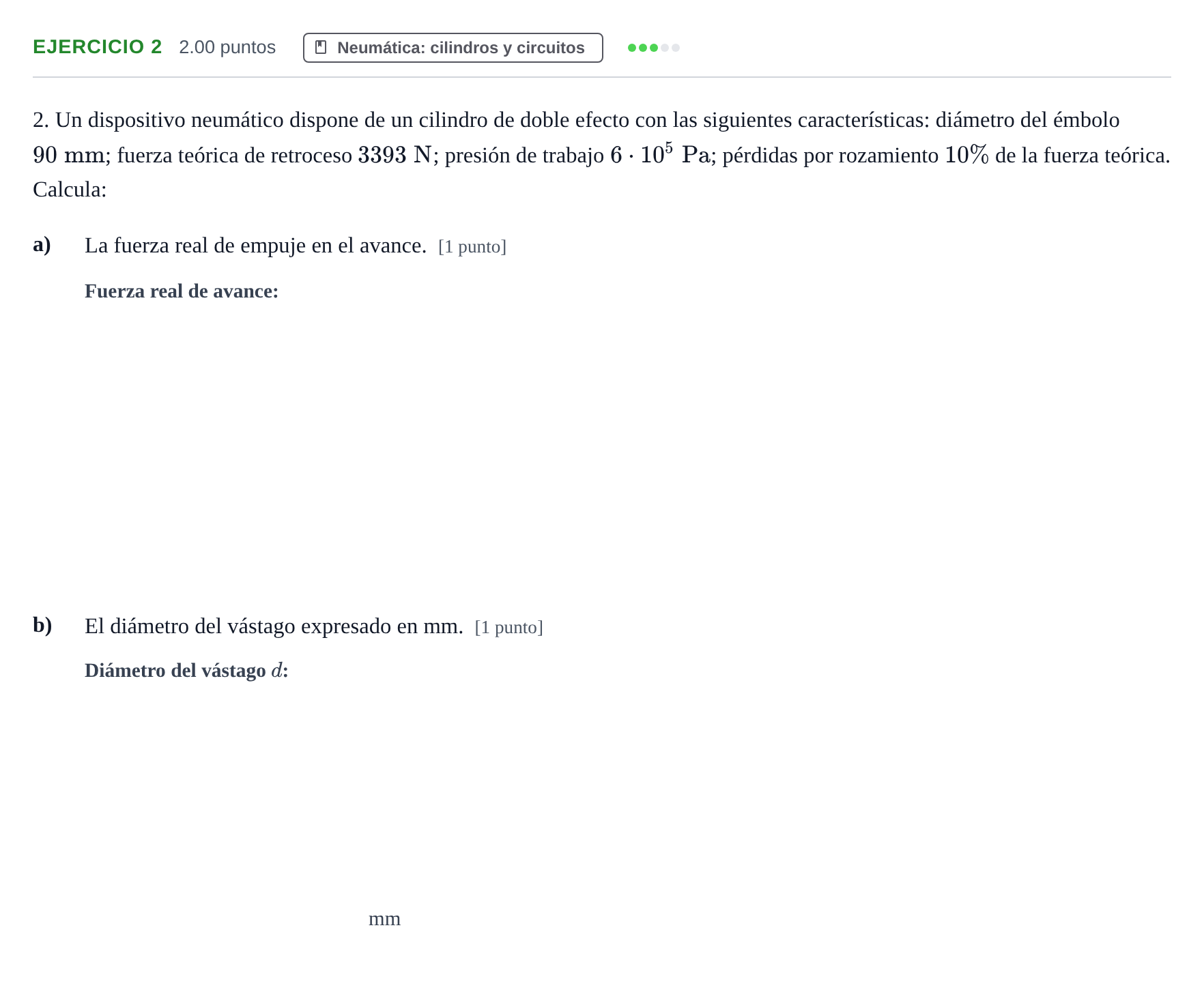

Problema 2 · Tecnología e Ingeniería II PAU Extremadura Ordinaria 2024

2. Un dispositivo neumático dispone de un cilindro de doble efecto con las siguientes características: diámetro del émbolo $90\text{ mm}$; fuerza teórica de retroceso $3393\text{ N}$; presión de trabajo $6\cdot 10^5\text{ Pa}$; pérdidas por rozamiento $10\ \%$ de la fuerza teórica. Calcula:

a)

La fuerza real de empuje en el avance. [1 punto]

b)

El diámetro del vástago expresado en mm. [1 punto]

mm
