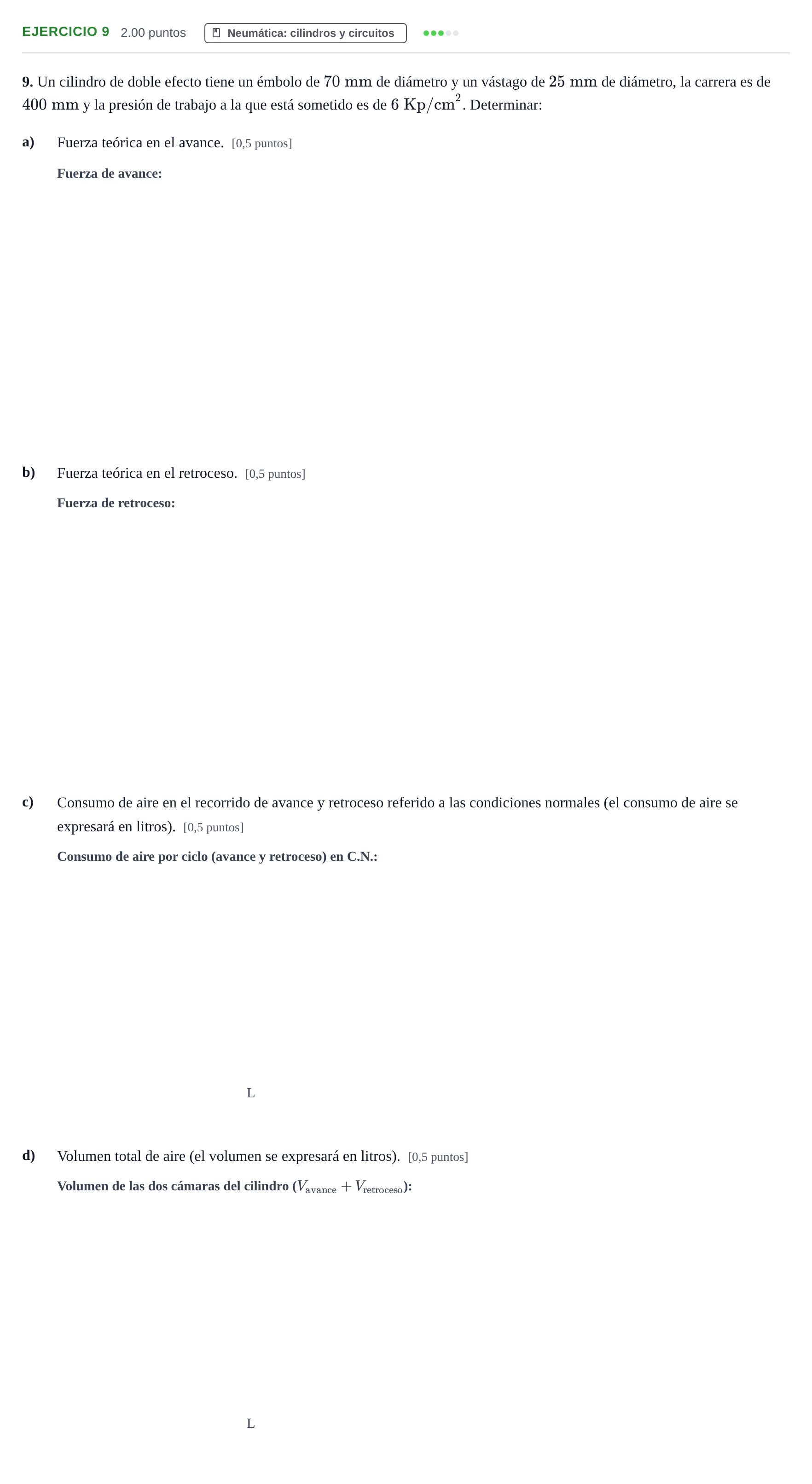

Problema 9 · Tecnología e Ingeniería II PAU Extremadura Extraordinaria 2024

9. Un cilindro de doble efecto tiene un émbolo de $70\text{ mm}$ de diámetro y un vástago de $25\text{ mm}$ de diámetro, la carrera es de $400\text{ mm}$ y la presión de trabajo a la que está sometido es de $6\text{ Kp/cm}^2$. Determinar:

a)

Fuerza teórica en el avance. [0,5 puntos]

b)

Fuerza teórica en el retroceso. [0,5 puntos]

c)

Consumo de aire en el recorrido de avance y retroceso referido a las condiciones normales (el consumo de aire se expresará en litros). [0,5 puntos]

L

d)

Volumen total de aire (el volumen se expresará en litros). [0,5 puntos]

L
