Bloque 1. Ejercicio 1 · Dibujo técnico II PAU Extremadura Ordinaria 2021

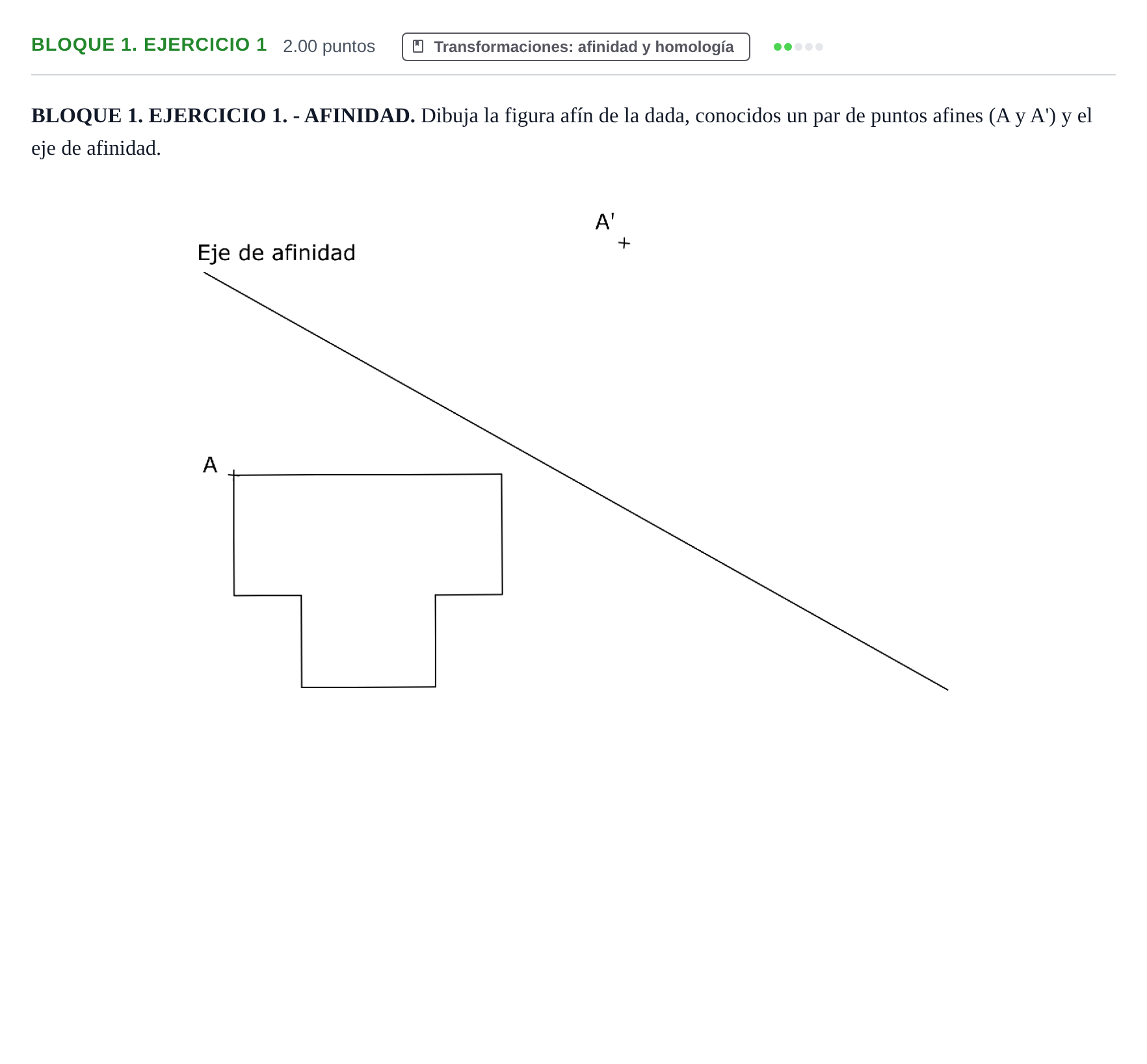

BLOQUE 1. EJERCICIO 1. - AFINIDAD. Dibuja la figura afín de la dada, conocidos un par de puntos afines (A y A') y el eje de afinidad.

Solución: Trazado completo de la figura afín: 1. La recta que une A con A' determina la dirección de afinidad. 2. Por cada vértice de la figura dada se traza una recta paralela a la recta AA'. 3. Para hallar el afín de cualquier vértice, se prolonga el segmento que lo une con un punto ya conocido (por ejemplo, A) hasta cortar al eje de afinidad en un punto doble. La recta afín unirá este punto doble con el punto afín conocido (A') y cortará a la paralela trazada por el vértice en su homólogo afín. 4. Se unen sucesivamente los vértices afines obtenidos para delimitar el polígono solución correspondiente.
