Bloque 1. Ejercicio 2 · Dibujo técnico II PAU Extremadura Ordinaria 2021

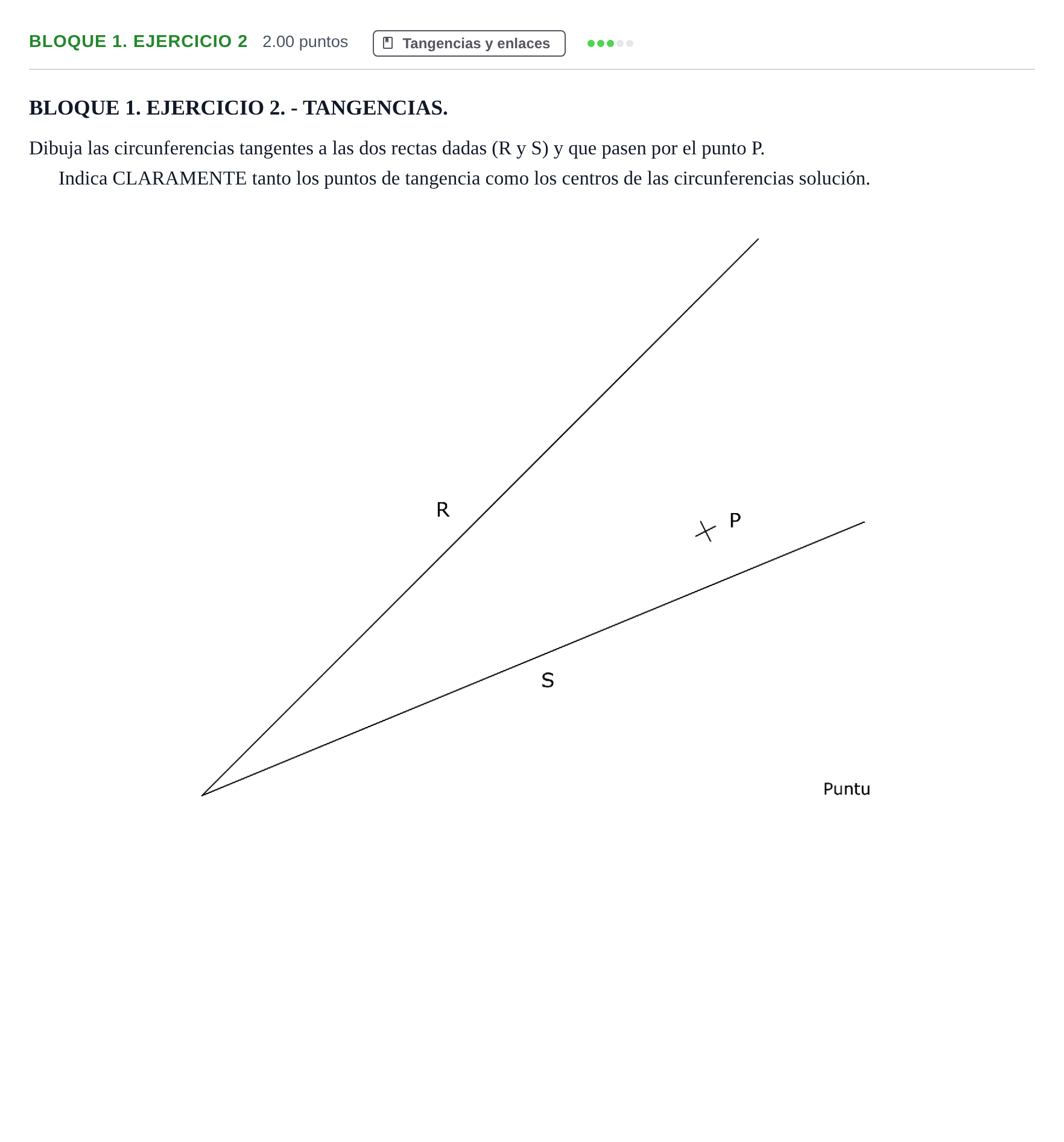

Dibuja las circunferencias tangentes a las dos rectas dadas (R y S) y que pasen por el punto P. Indica CLARAMENTE tanto los puntos de tangencia como los centros de las circunferencias solución.

Solución: Dos circunferencias tangentes a ambas rectas $R$ y $S$ que pasan por $P$. Para cada una de las dos soluciones: - Centro $O_1$ y $O_2$ sobre la bisectriz del ángulo que forman $R$ y $S$. - Puntos de tangencia $T_{R1}, T_{S1}$ para la primera circunferencia y $T_{R2}, T_{S2}$ para la segunda sobre las rectas $R$ y $S$. - Trazado de ambas circunferencias pasando por $P$ y por su simétrico $P'$ respecto a la bisectriz.
