Bloque 1 - Ejercicio 1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Extremadura Extraordinaria 2025
Tema: Polígonos, proporcionalidad y composiciones modulares · Del examen Extraordinaria (2025)

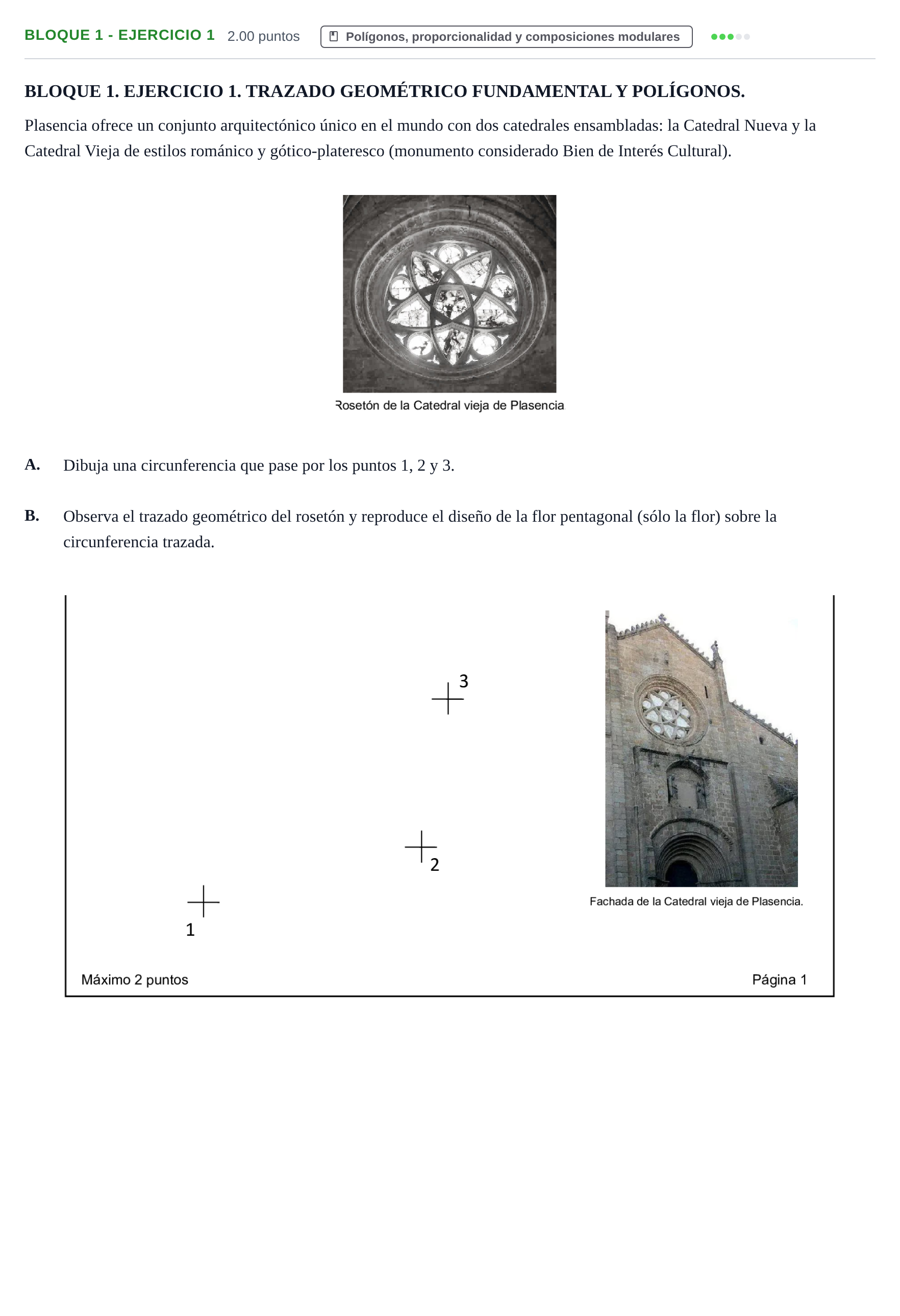

Enunciado
BLOQUE 1. EJERCICIO 1. TRAZADO GEOMÉTRICO FUNDAMENTAL Y POLÍGONOS.
Plasencia ofrece un conjunto arquitectónico único en el mundo con dos catedrales ensambladas: la Catedral Nueva y la Catedral Vieja de estilos románico y gótico-plateresco (monumento considerado Bien de Interés Cultural).
A.
Dibuja una circunferencia que pase por los puntos 1, 2 y 3.
B.
Observa el trazado geométrico del rosetón y reproduce el diseño de la flor pentagonal (sólo la flor) sobre la circunferencia trazada.
Solución
Según los criterios oficiales de corrección
A. Dibuja una circunferencia que pase por los puntos 1, 2 y 3. B. Observa el trazado geométrico del rosetón y reproduce el diseño de la flor pentagonal (sólo la flor) sobre la circunferencia trazada.
Solución: Apartado A: Circunferencia trazada con precisión pasando por los puntos 1, 2 y 3 mediante la intersección de las mediatrices de los segmentos 1-2 y 2-3. Apartado B: División de la circunferencia en 5 partes iguales (vértices de un pentágono regular) y trazado de los 5 pétalos curvilíneos que componen la flor pentagonal entrelazada del rosetón.
