Bloque 1 - Ejercicio 1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Extremadura Ordinaria 2024

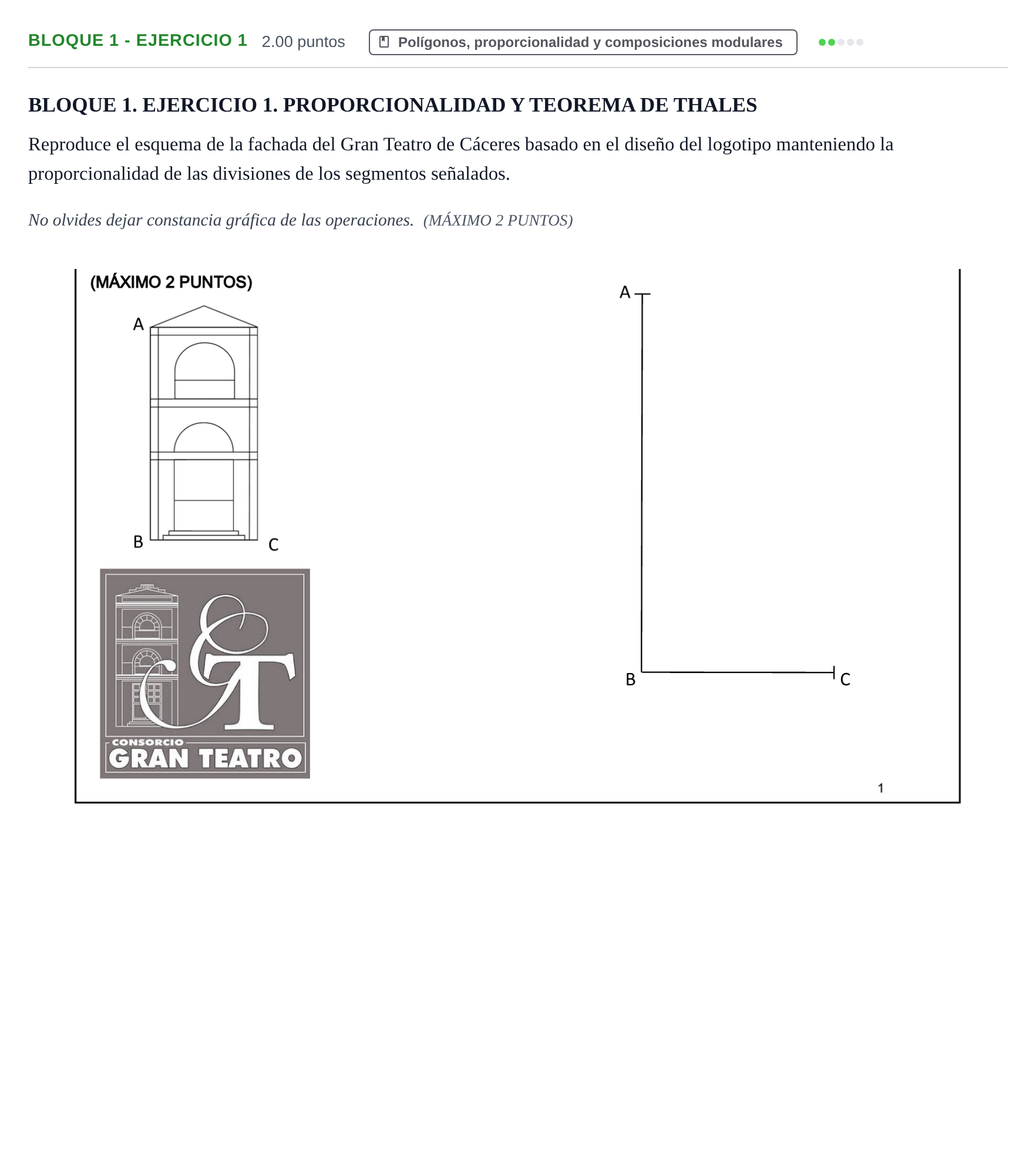

Reproduce el esquema de la fachada del Gran Teatro de Cáceres basado en el diseño del logotipo manteniendo la proporcionalidad de las divisiones de los segmentos señalados.

Solución: Reproducción a escala mediante el Teorema de Thales: 1. Trazado de semirrectas auxiliares desde los extremos $B$ o $A$ sobre las que se transportan las medidas correspondientes a las alturas de cada planta, cornisas y remate triangular del esquema original. 2. Unión del extremo final con el extremo del nuevo segmento $AB$ y trazado de paralelas mediante escuadra y cartabón para obtener las divisiones proporcionales en vertical. 3. Aplicación análoga del teorema de Thales sobre el segmento horizontal $BC$ para determinar la anchura proporcional de los arcos, pilastras y calles de la fachada. 4. Trazado y entintado o remarcado a lápiz de los elementos arquitectónicos (arcos de medio punto, líneas de imposta, entablamento y frontón) con los centros y radios correspondientes a la nueva escala.
