Bloque 1 - Ejercicio 1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Extremadura Ordinaria 2026
Tema: Polígonos, proporcionalidad y composiciones modulares · Del examen Ordinaria (2026)
Enunciado
BLOQUE 1. Elige y desarrolla UNO de los dos ejercicios (MÁXIMO 2 PUNTOS)
BLOQUE 1. EJERCICIO 1. POLÍGONOS.
La borraja es una planta muy empleada en el valle del Ebro. Se puede consumir tanto su hoja cocinada como su flor en ensaladas o infusiones. En Extremadura crece como hierba, pero ahora se ha empezado a cultivar en huertas.

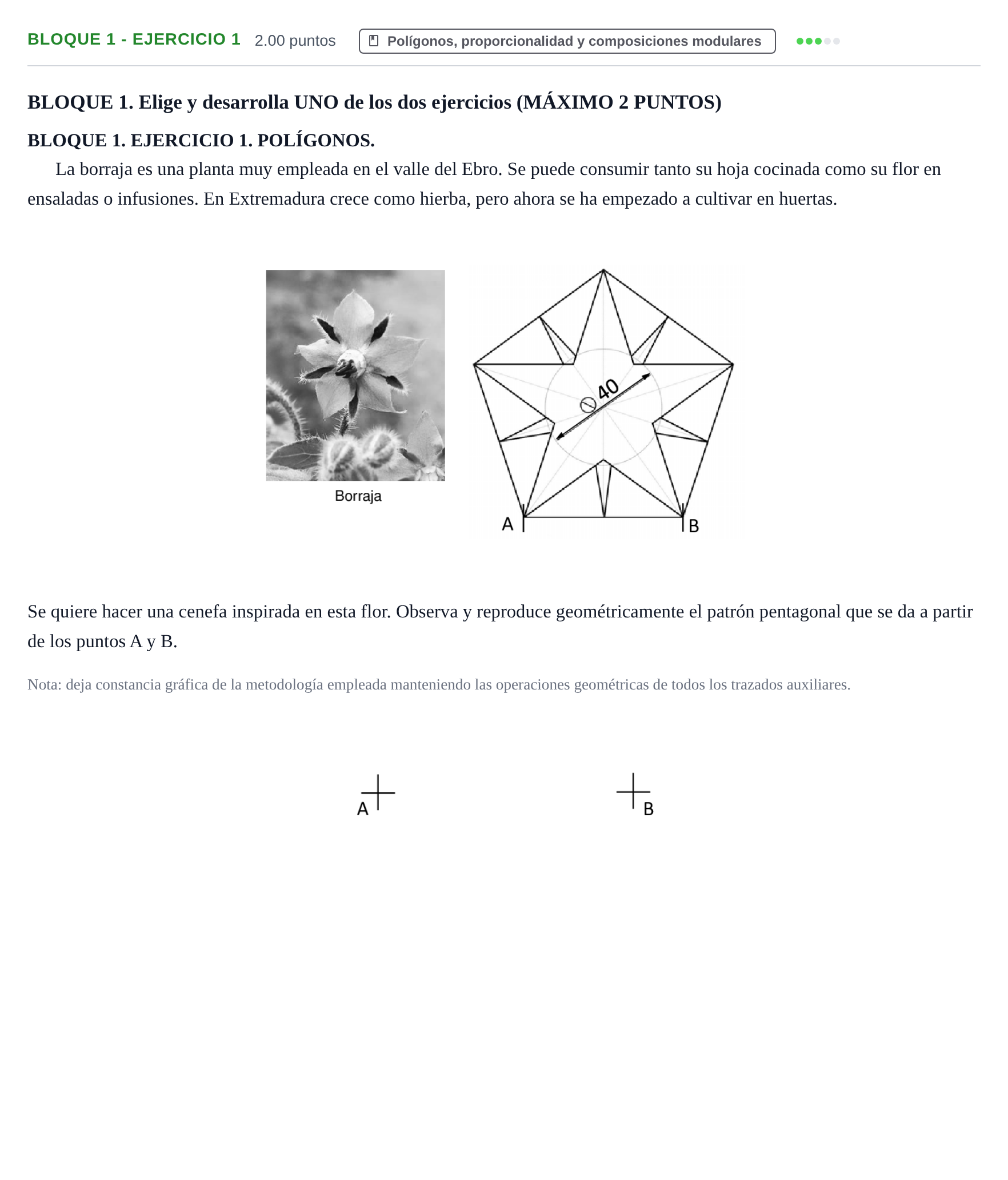

Se quiere hacer una cenefa inspirada en esta flor. Observa y reproduce geométricamente el patrón pentagonal que se da a partir de los puntos A y B.
Nota: deja constancia gráfica de la metodología empleada manteniendo las operaciones geométricas de todos los trazados auxiliares.
Solución
Según los criterios oficiales de corrección
Observa y reproduce geométricamente el patrón pentagonal que se da a partir de los puntos A y B.
Solución: Construcción geométrica completa del patrón pentagonal: 1. Trazado del pentágono regular dado el lado (método con mediatriz, proporción áurea o arco capaz). 2. Obtención del centro geométrico del pentágono regular y trazado de los radios / ejes de simetría. 3. Trazado de la circunferencia central de diámetro mm (o la escala correspondiente). 4. Construcción de los vértices de la estrella de 5 puntas principal conectando los vértices exteriores del pentágono con los puntos correspondientes sobre la circunferencia interior. 5. Trazado de las pequeñas puntas/sépalos intermedios mediante subdivisiones angulares exactas. 6. Conservación visible de todas las líneas auxiliares y trazado final reforzado con tinta o lápiz blando.
