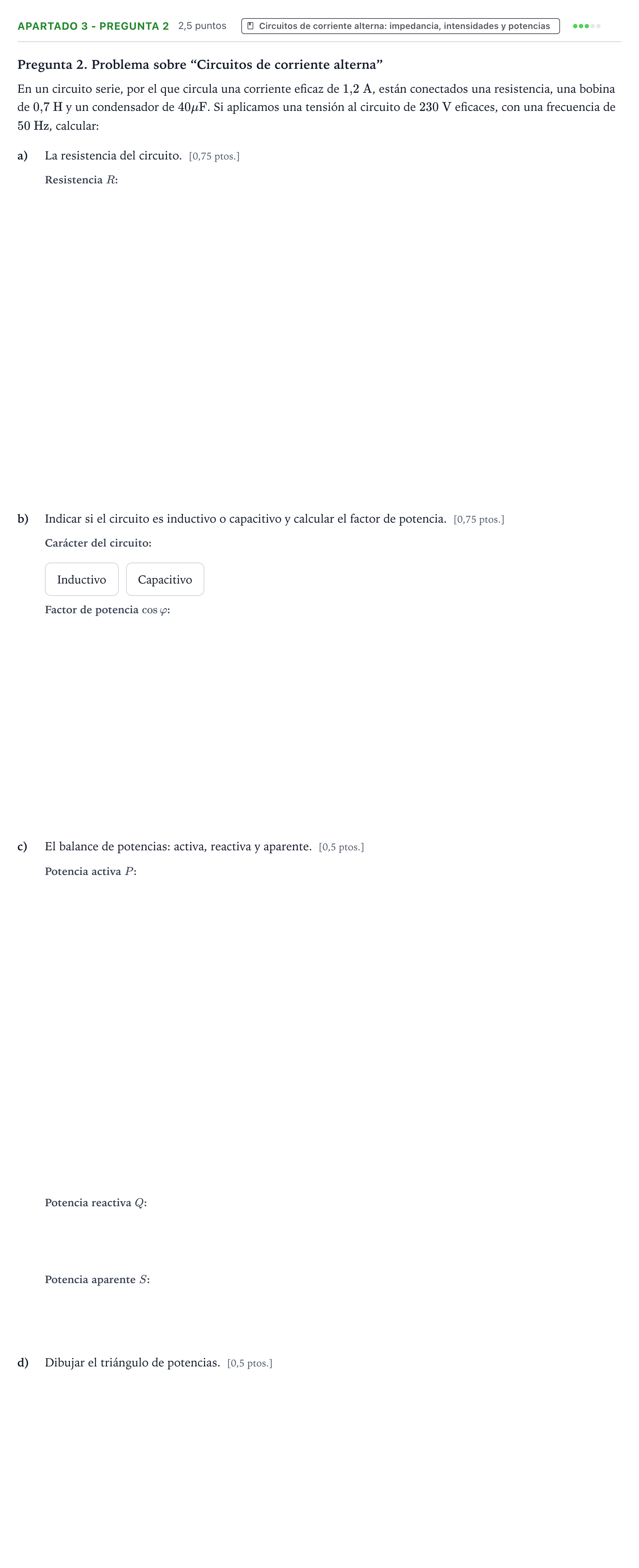

Pregunta 2. Problema sobre “Circuitos de corriente alterna”

En un circuito serie, por el que circula una corriente eficaz de $1{,}2\text{ A}$, están conectados una resistencia, una bobina de $0{,}7\text{ H}$ y un condensador de $40\ \mu\text{F}$. Si aplicamos una tensión al circuito de $230\text{ V}$ eficaces, con una frecuencia de $50\text{ Hz}$, calcular:

a)

La resistencia del circuito. [0,75 ptos.]

b)

Indicar si el circuito es inductivo o capacitivo y calcular el factor de potencia. [0,75 ptos.]

Inductivo

Capacitivo

c)

El balance de potencias: activa, reactiva y aparente. [0,5 ptos.]

d)

Dibujar el triángulo de potencias. [0,5 ptos.]
