Apartado 3 - Pregunta 2 · Tecnología e Ingeniería II PAU Castilla y León Extraordinaria 2026

Enunciado

Pregunta 2. Problema sobre “Circuitos de corriente alterna”

En el circuito de corriente alterna de la figura, la fuente suministra 230 V eficaces, determine:

Impedancia equivalente total del circuito. [0,75 ptos]

Intensidades en todas las ramas del circuito. [0,75 ptos]

Representación fasorial de las intensidades y la tensión del circuito. [0,5 ptos]

Factor de potencia, indicando si está en retraso o en adelanto. [0,5 ptos]

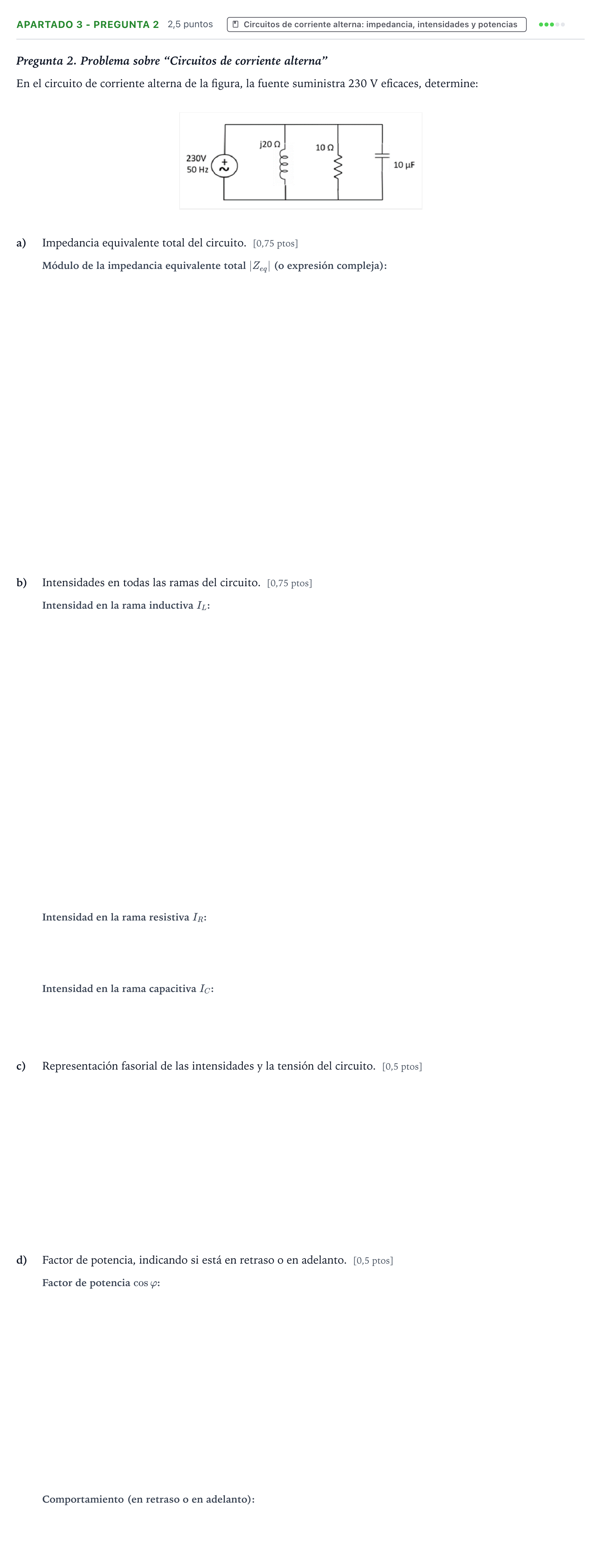

Enunciado: Apartado 3 - Pregunta 2 · Tecnología e Ingeniería II PAU Castilla y León Extraordinaria 2026

Solución de AprenAI (no es la oficial)

a) Impedancia equivalente total del circuito. (0,75 ptos)

Solución: $9{,}06$ Ω / $8{,}20 + j3{,}84$ Ω

b) Intensidad en la rama inductiva $I_L$

Solución: $11{,}5$ A

b) Intensidad en la rama resistiva $I_R$

Solución: $23$ A

b) Intensidad en la rama capacitiva $I_C$

Solución: $0{,}72$ A / $0{,}723$ A / $723$ mA

Las soluciones de los 3 apartados que faltan y la explicación paso a paso son Premium. Premium
