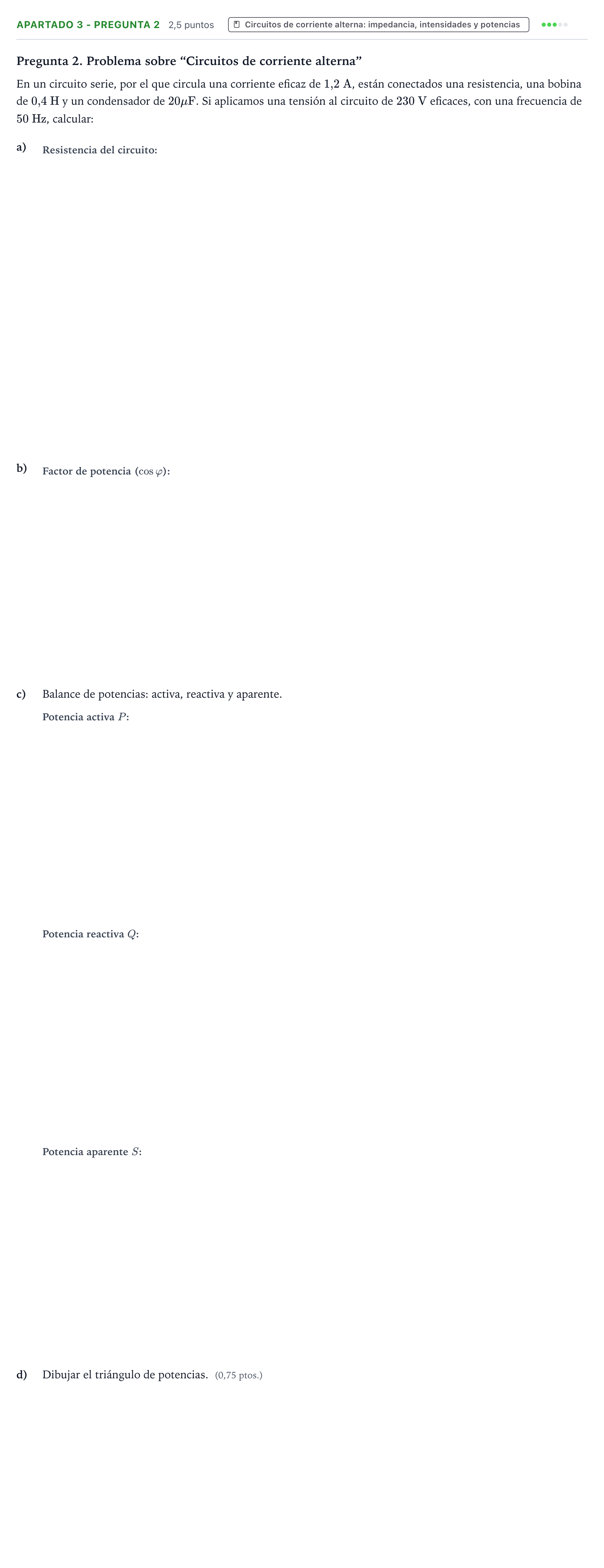

Apartado 3 - Pregunta 2 · Tecnología e Ingeniería II PAU Castilla y León Extraordinaria 2025

Pregunta 2. Problema sobre “Circuitos de corriente alterna”

En un circuito serie, por el que circula una corriente eficaz de $1{,}2\text{ A}$, están conectados una resistencia, una bobina de $0{,}4\text{ H}$ y un condensador de $20\ \mu\text{F}$. Si aplicamos una tensión al circuito de $230\text{ V}$ eficaces, con una frecuencia de $50\text{ Hz}$, calcular:

a)

b)

c)

Balance de potencias: activa, reactiva y aparente.

d)

Dibujar el triángulo de potencias. (0,75 ptos.)
