Ejercicio 1.A · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Castilla y León Ordinaria 2026

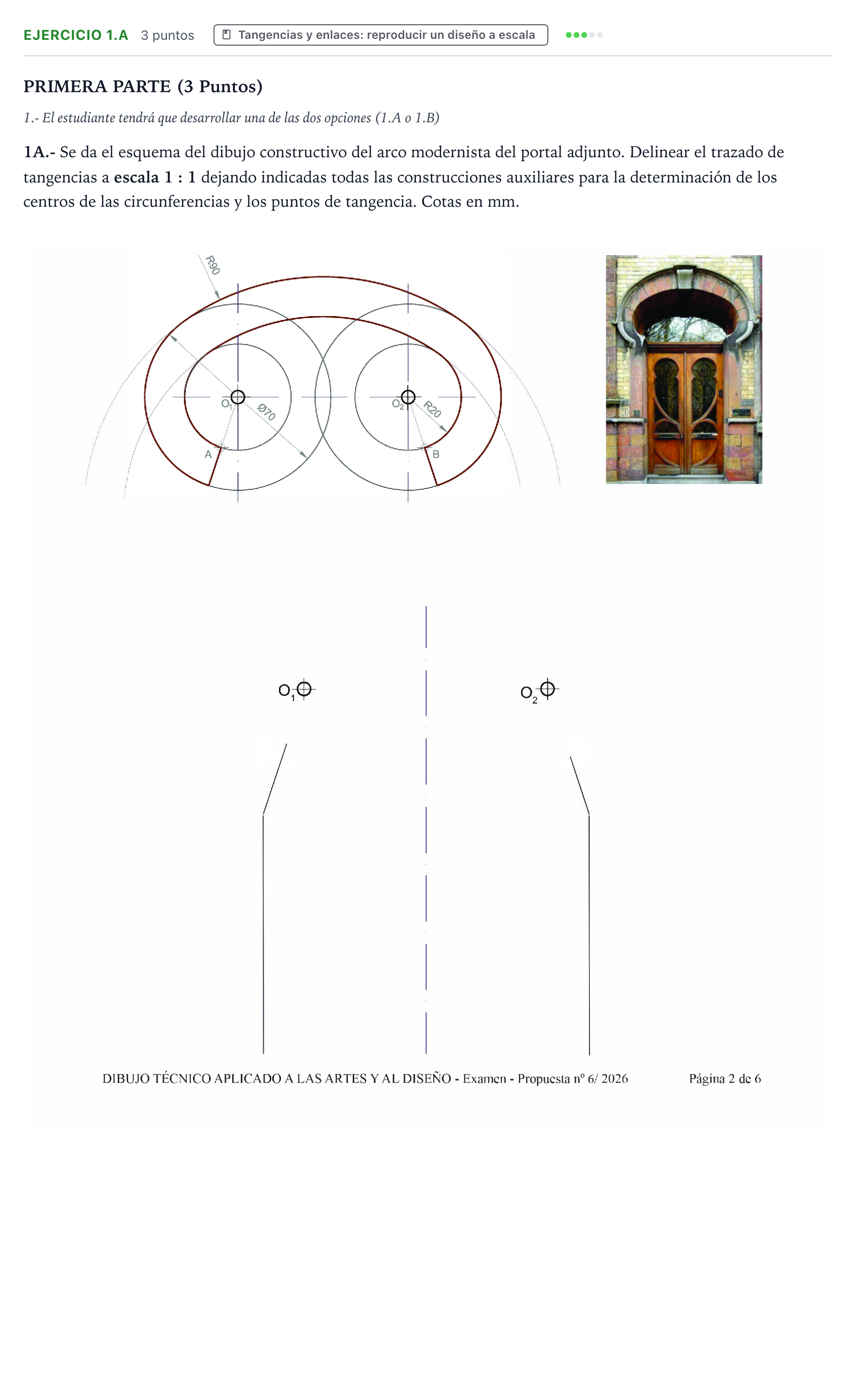

1A.- Se da el esquema del dibujo constructivo del arco modernista del portal adjunto. Delinear el trazado de tangencias a escala 1 : 1 dejando indicadas todas las construcciones auxiliares para la determinación de los centros de las circunferencias y los puntos de tangencia. Cotas en mm.

Solución: Trazado geométrico a escala 1:1 que incluye: 1. Trazado de los arcos interiores de centros dados $O_1$ y $O_2$ ($R = 20\text{ mm}$, y circunferencias concéntricas correspondientes a $\varnothing 70\text{ mm}$, es decir, $R = 35\text{ mm}$). 2. Determinación geométrica de los centros de los arcos de enlace superior ($R = 90\text{ mm}$) mediante intersección de arcos concéntricos con suma o resta de radios respecto a $O_1$ y $O_2$. 3. Señalización precisa y clara de todos los puntos de tangencia (alineación de centros para tangencias entre arcos circulares y perpendiculares desde los centros a las rectas en los puntos $A$ y $B$). 4. Definición y entintado/remarcado del contorno final del arco modernista conservando visibles las líneas auxiliares de construcción.
