Ejercicio 1A · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Castilla y León Extraordinaria 2026

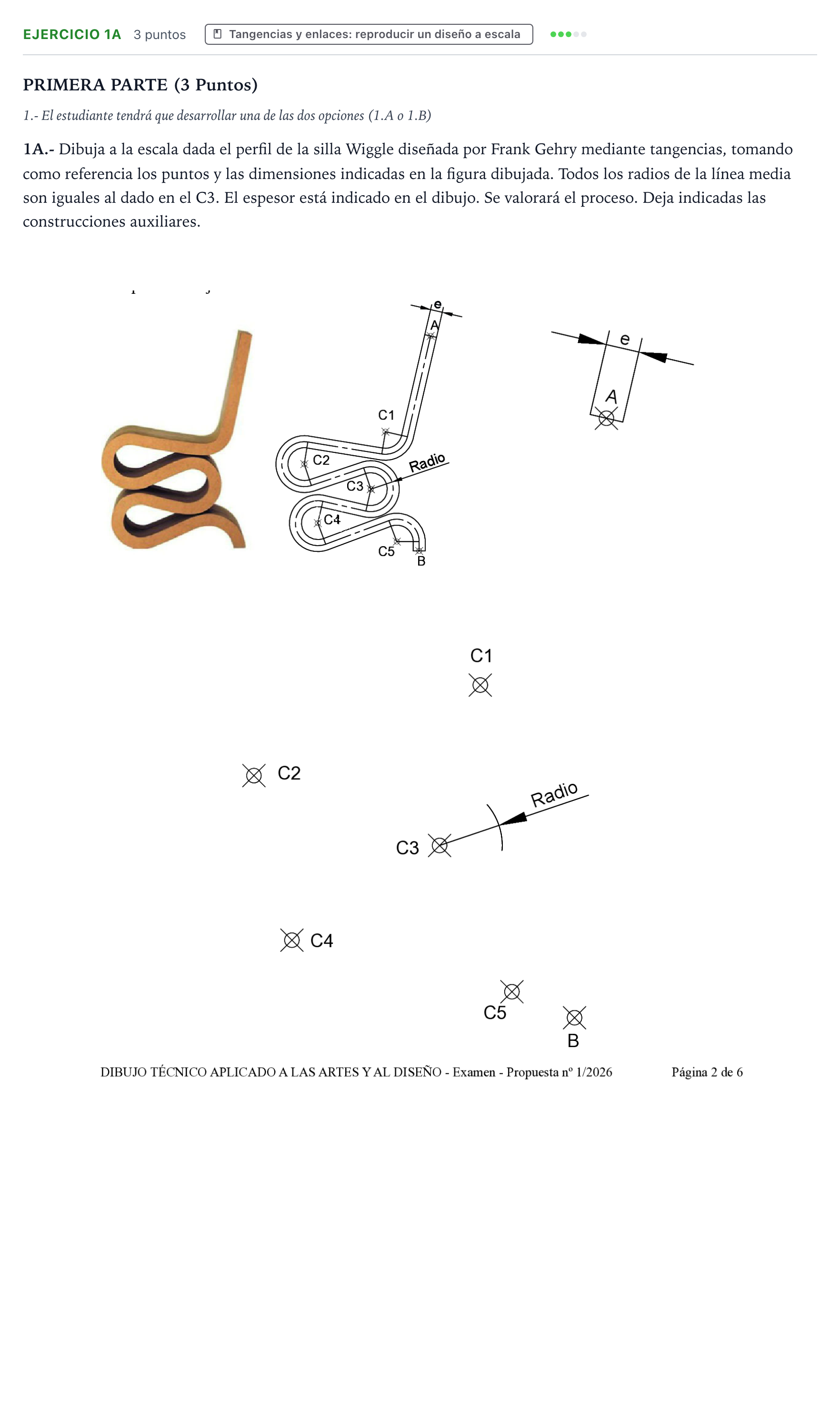

1A.- Dibuja a la escala dada el perfil de la silla Wiggle diseñada por Frank Gehry mediante tangencias, tomando como referencia los puntos y las dimensiones indicadas en la figura dibujada. Todos los radios de la línea media son iguales al dado en el C3. El espesor está indicado en el dibujo. Se valorará el proceso. Deja indicadas las construcciones auxiliares.

Solución: Trazado técnico riguroso de la curva media y del contorno exterior e interior con espesor $e$: 1. Línea media: - Arcos de circunferencia de radio dado $R$ con centros en $C_1, C_2, C_3, C_4$ y $C_5$. - Determinación exacta de los puntos de tangencia entre arcos contiguos (alineación con los centros) y entre tramos rectos y curvos (perpendiculares a las rectas desde los centros correspondientes). - Tramo recto del respaldo desde el punto $A$ tangente al arco de centro $C_1$. - Tramo recto de apoyo inferior hasta el punto $B$. 2. Definición del espesor $e$: - Trazado de las curvas y rectas paralelas al eje medio a una distancia de $\frac{e}{2}$ a cada lado (radios $R + \frac{e}{2}$ y $R - \frac{e}{2}$ para los arcos correspondientes). - Cierre de los extremos en $A$ y $B$ perpendicularmente al trazado. - Limpieza del trazado diferenciando líneas auxiliares de construcción y el perfil final valorado.
