Ejercicio 1A · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Castilla y León Extraordinaria 2025

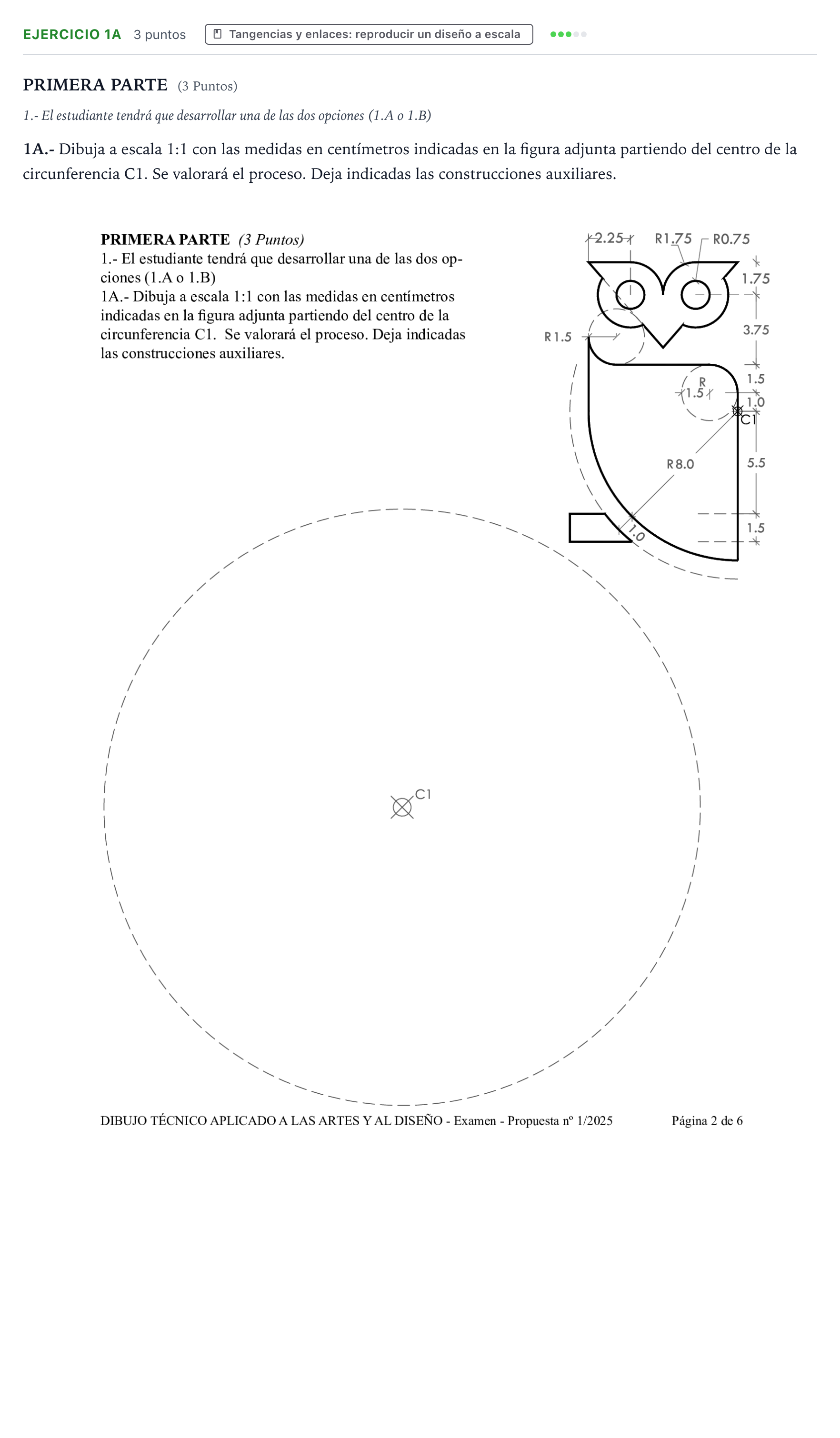

1A.- Dibuja a escala 1:1 con las medidas en centímetros indicadas en la figura adjunta partiendo del centro de la circunferencia C1. Se valorará el proceso. Deja indicadas las construcciones auxiliares.

Solución: Trazado a escala 1:1 de la figura del búho compuesta por enlaces de arcos de circunferencia y rectas: - Arco inferior derecho de radio $R = 8{,}0\text{ cm}$ centrado en $C_1$, y arco paralelo exterior a distancia $1{,}0\text{ cm}$ ($R = 9{,}0\text{ cm}$). - Enlace interior superior con arco de radio $R = 1{,}5\text{ cm}$, situando su centro mediante la distancia vertical ($1{,}0\text{ cm}$ por encima de $C_1$) y horizontal. - Parte superior izquierda del cuerpo mediante arco de radio $R = 1{,}5\text{ cm}$ tangente al arco del cuerpo y a la base de la cabeza. - Cabeza simétrica compuesta por los ojos concéntricos ($R = 0{,}75\text{ cm}$ y $R = 1{,}75\text{ cm}$) separados $2{,}25\text{ cm}$ del eje, orejas poligonales/arcos y pico inferior en triángulo según las cotas de altura ($1{,}75\text{ cm}$, $3{,}75\text{ cm}$). - Cola/soporte rectangular inferior de $1{,}5\text{ cm}$ de altura y base horizontal. - Marcado de todos los puntos de tangencia y centros auxiliares de compás.
