Ejercicio 1.A · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Castilla y León Ordinaria 2025

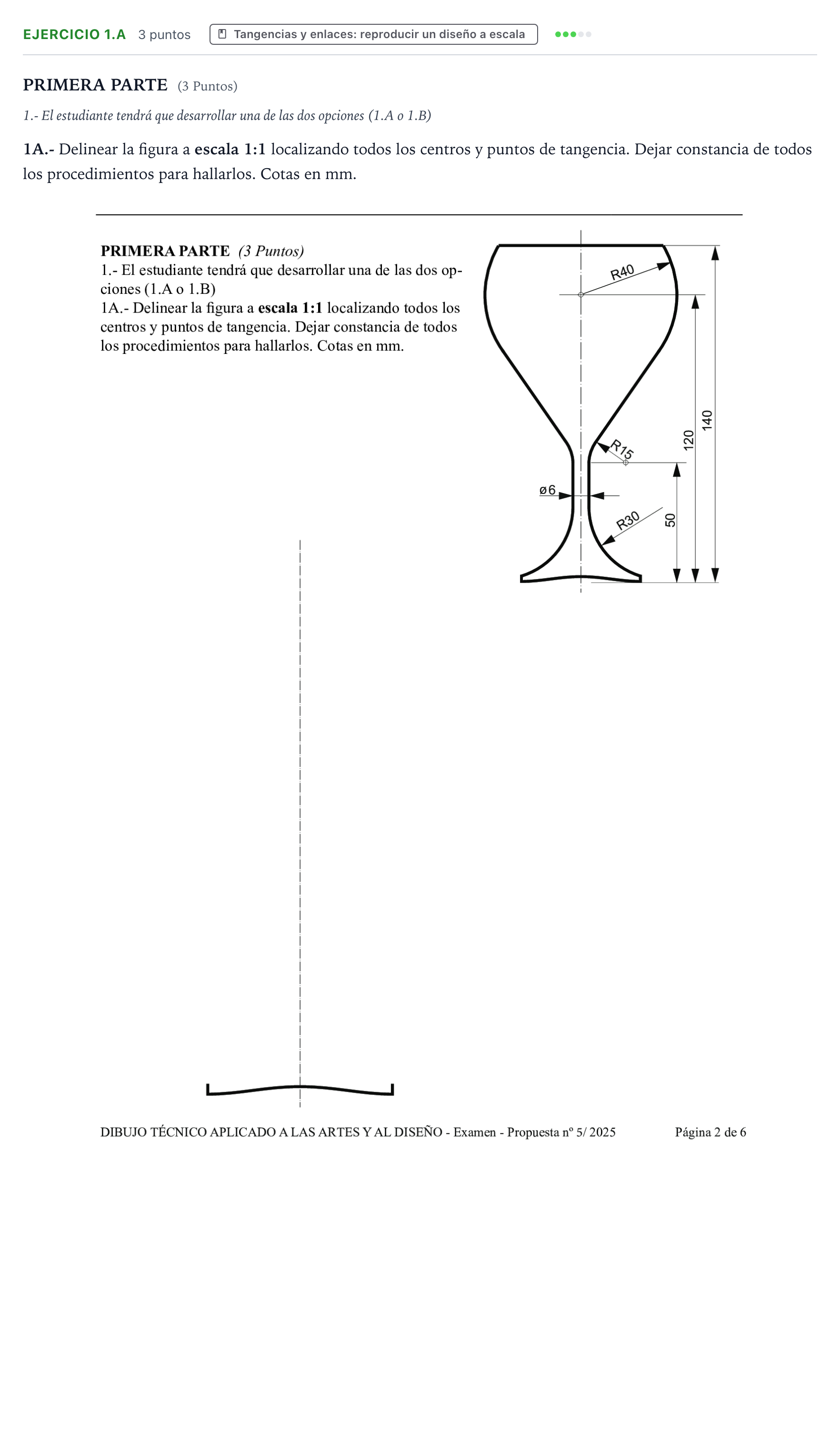

1A.- Delinear la figura a escala 1:1 localizando todos los centros y puntos de tangencia. Dejar constancia de todos los procedimientos para hallarlos. Cotas en mm.

Solución: Construcción geométrica de la copa a escala 1:1 sobre la plantilla dada: 1. Trazado del eje de simetría vertical y las líneas horizontales de cota a alturas $50\text{ mm}$, $120\text{ mm}$ y $140\text{ mm}$ sobre la base. 2. Localización del centro superior sobre el eje a cota $120\text{ mm}$ para trazar el arco superior de radio $R40$. 3. Trazado de las rectas verticales del tallo de anchura $6\text{ mm}$ (a $3\text{ mm}$ a cada lado del eje vertical). 4. Enlace del tallo con la base mediante arcos de radio $R30$ tangentes a la recta vertical del tallo y a la curva o base correspondiente, determinando con precisión los centros y puntos de tangencia $T$. 5. Enlace del tallo con el cáliz mediante arcos de radio $R15$ tangentes a las rectas verticales del tallo y tangentes a las rectas o curvas que definen el cáliz, dejando constancia de los radios y rectas perpendiculares para determinar los puntos de tangencia. 6. Delineado final simétrico y limpio de la silueta completa.
