Ejercicio 1.A · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Castilla y León Extraordinaria 2024

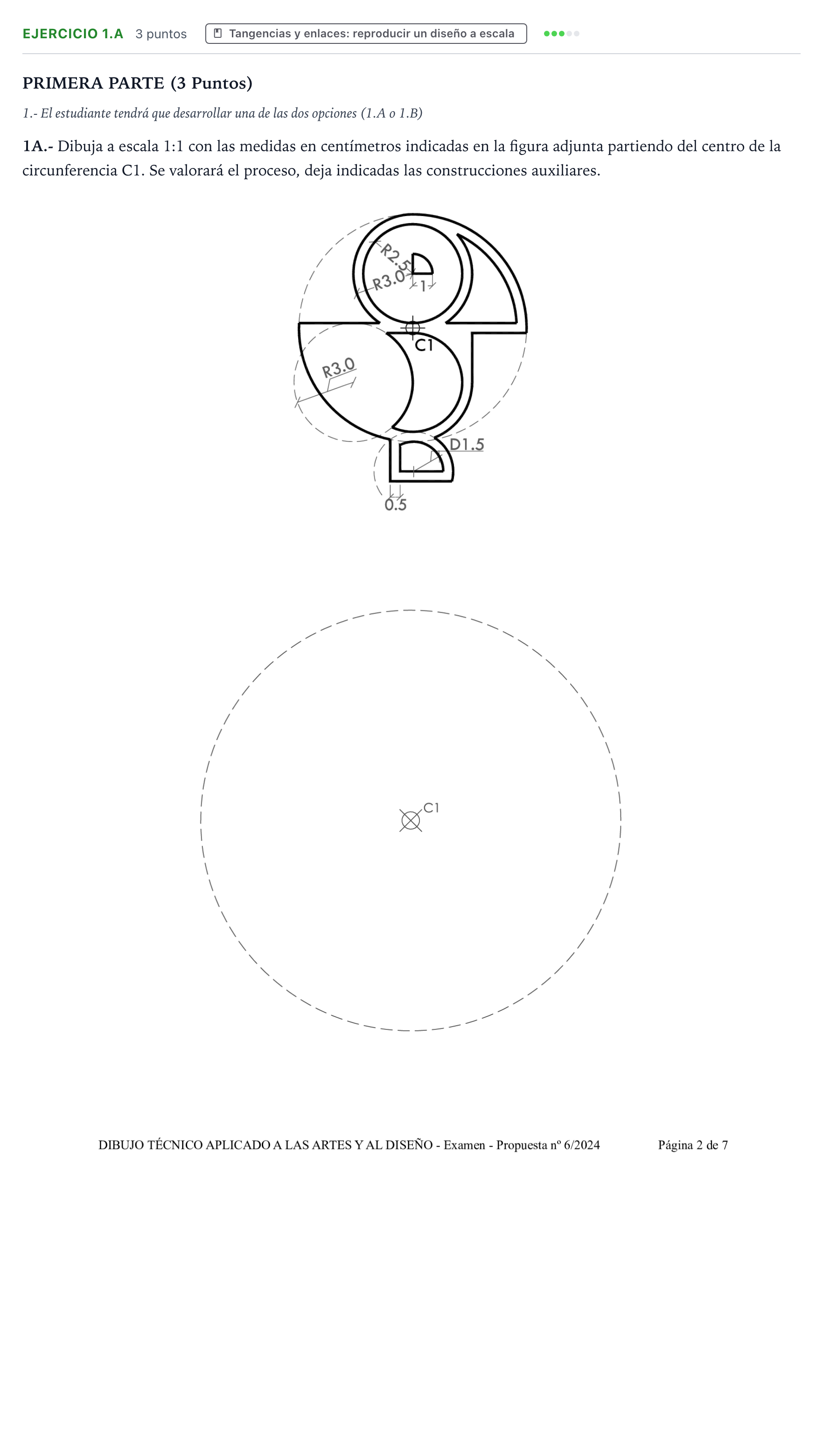

1A.- Dibuja a escala 1:1 con las medidas en centímetros indicadas en la figura adjunta partiendo del centro de la circunferencia C1. Se valorará el proceso, deja indicadas las construcciones auxiliares.

Solución: La solución consiste en trazar con precisión a escala 1:1 la figura geométrica de enlaces y tangencias respetando las cotas especificadas: - A partir del centro C1 y los ejes vertical y horizontal, situar la circunferencia superior de radio $R = 2{,}5\text{ cm}$ (interior) y $R = 3{,}0\text{ cm}$ (exterior, tangente o concéntrica según el trazado), con el cuadrante interior de radio $1\text{ cm}$. - Trazar los arcos tangentes inferiores y laterales de radio $R = 3{,}0\text{ cm}$. - Enlazar la base inferior con los arcos y segmentos dados (anchura $0{,}5\text{ cm}$, diámetro o radio $D = 1{,}5\text{ cm}$ / arco inferior). - Marcar claramente los puntos de tangencia y conservar las líneas auxiliares de construcción con trazo fino.
