Ejercicio 2.A · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Castilla y León Ordinaria 2026

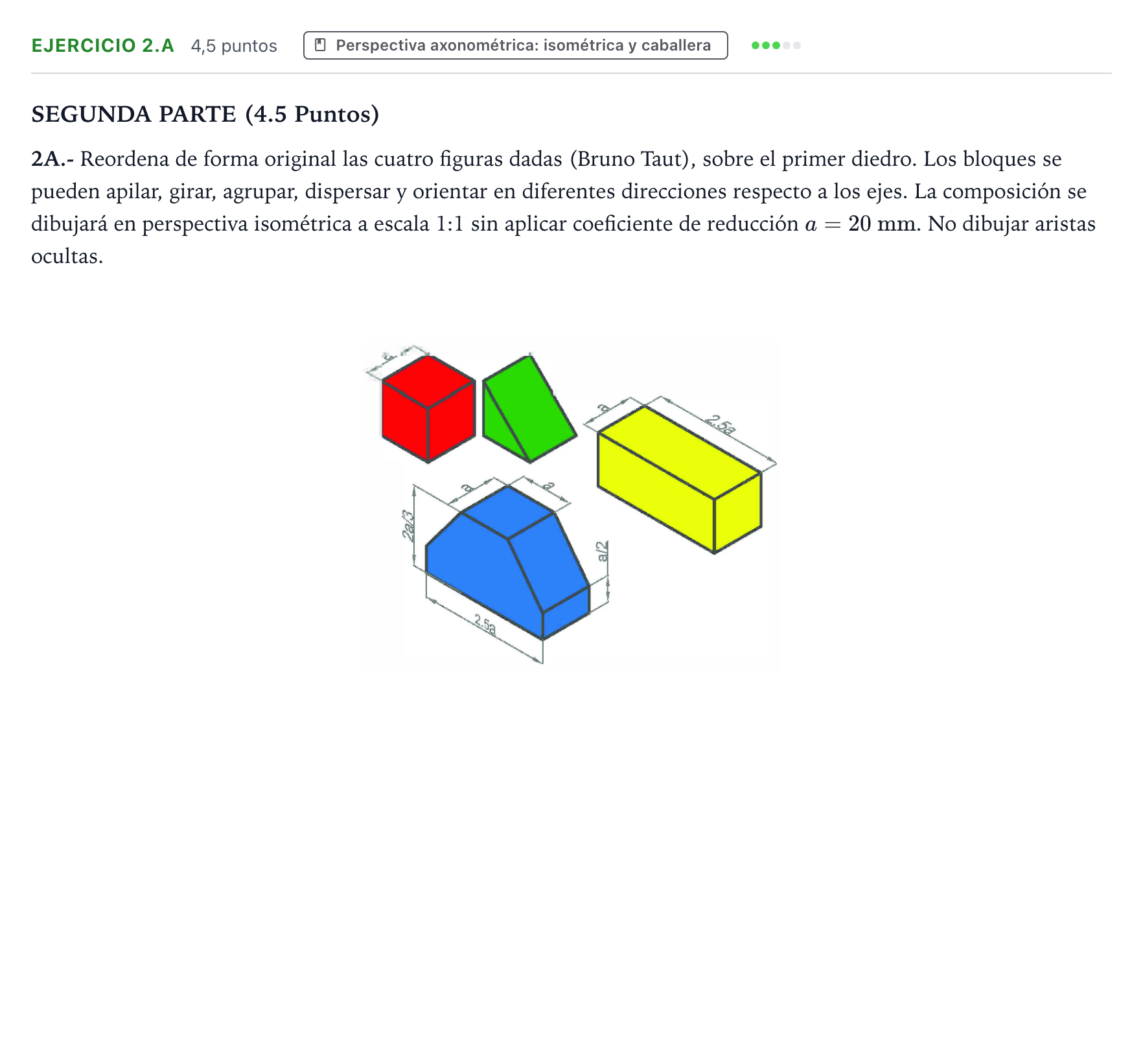

2A.- Reordena de forma original las cuatro figuras dadas (Bruno Taut), sobre el primer diedro. Los bloques se pueden apilar, girar, agrupar, dispersar y orientar en diferentes direcciones respecto a los ejes. La composición se dibujará en perspectiva isométrica a escala 1:1 sin aplicar coeficiente de reducción a = 20mm. No dibujar aristas ocultas.

Solución: Composición libre y volumétrica de las cuatro piezas en perspectiva isométrica (ejes a 120°) a escala 1:1 ($a = 20\text{ mm}$) sin coeficiente de reducción: - Bloque cúbico rojo: arista $a = 20\text{ mm}$. - Prisma triangular verde: base triangular recta de catetos $a = 20\text{ mm}$ y profundidad $a = 20\text{ mm}$. - Prisma rectangular amarillo: dimensiones $a \times a \times 2{,}5a$ ($20 \times 20 \times 50\text{ mm}$). - Pieza trapezoidal azul: base de $2{,}5a = 50\text{ mm}$, profundidad $a = 20\text{ mm}$, altura del zócalo $a/2 = 10\text{ mm}$, ancho de la meseta superior $a = 20\text{ mm}$ y altura total desde el zócalo de $2a/3 \approx 13{,}3\text{ mm}$. Las cuatro figuras deben aparecer debidamente relacionadas espacialmente (apiladas, agrupadas o apoyadas), bien orientadas respecto a los ejes isométricos y sin representación de aristas ocultas.
