Ejercicio 2A · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Castilla y León Extraordinaria 2025

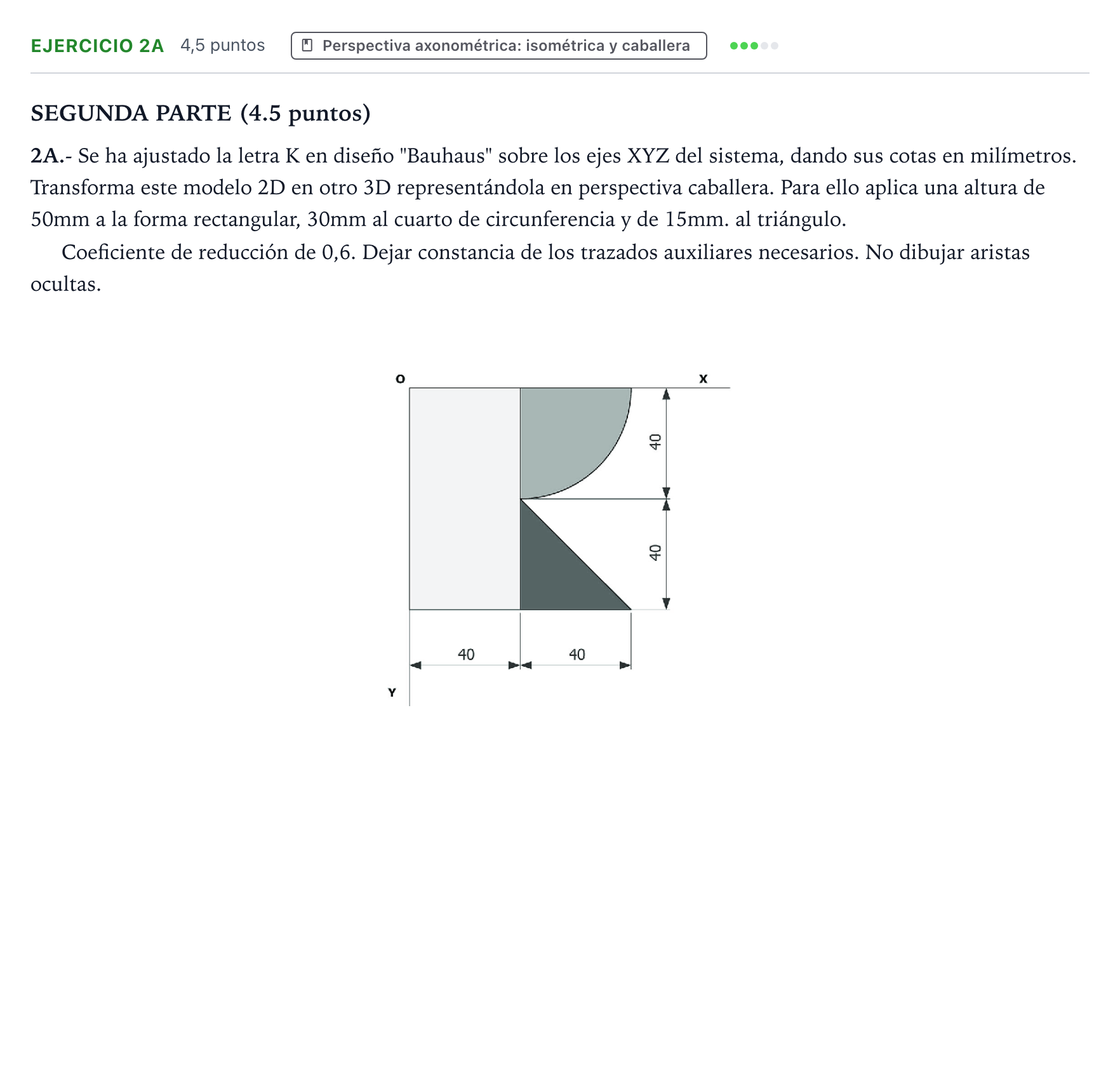

2A.- Se ha ajustado la letra K en diseño "Bauhaus" sobre los ejes XYZ del sistema, dando sus cotas en milímetros. Transforma este modelo 2D en otro 3D representándola en perspectiva caballera. Para ello aplica una altura de 50mm a la forma rectangular, 30mm al cuarto de circunferencia y de 15mm. al triángulo. Coeficiente de reducción de 0,6. Dejar constancia de los trazados auxiliares necesarios. No dibujar aristas ocultas.

Solución: Representación volumétrica en perspectiva caballera de la letra K: - Prisma de base rectangular (40x80 mm en planta) con altura $Z = 50\text{ mm}$. - Elemento cilíndrico correspondiente al cuarto de circunferencia (radio 40 mm) con altura $Z = 30\text{ mm}$. - Prisma de base triangular recto con altura $Z = 15\text{ mm}$. - Aplicación del coeficiente de reducción de $0{,}6$ en las medidas paralelas al eje de fuga ($Y$), manteniendo verdadera magnitud en el plano frontal ($XZ$) y alturas en el eje $Z$. - Trazado de aristas vistas sin incluir líneas ocultas.
