Ejercicio 2.A · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Castilla y León Ordinaria 2025

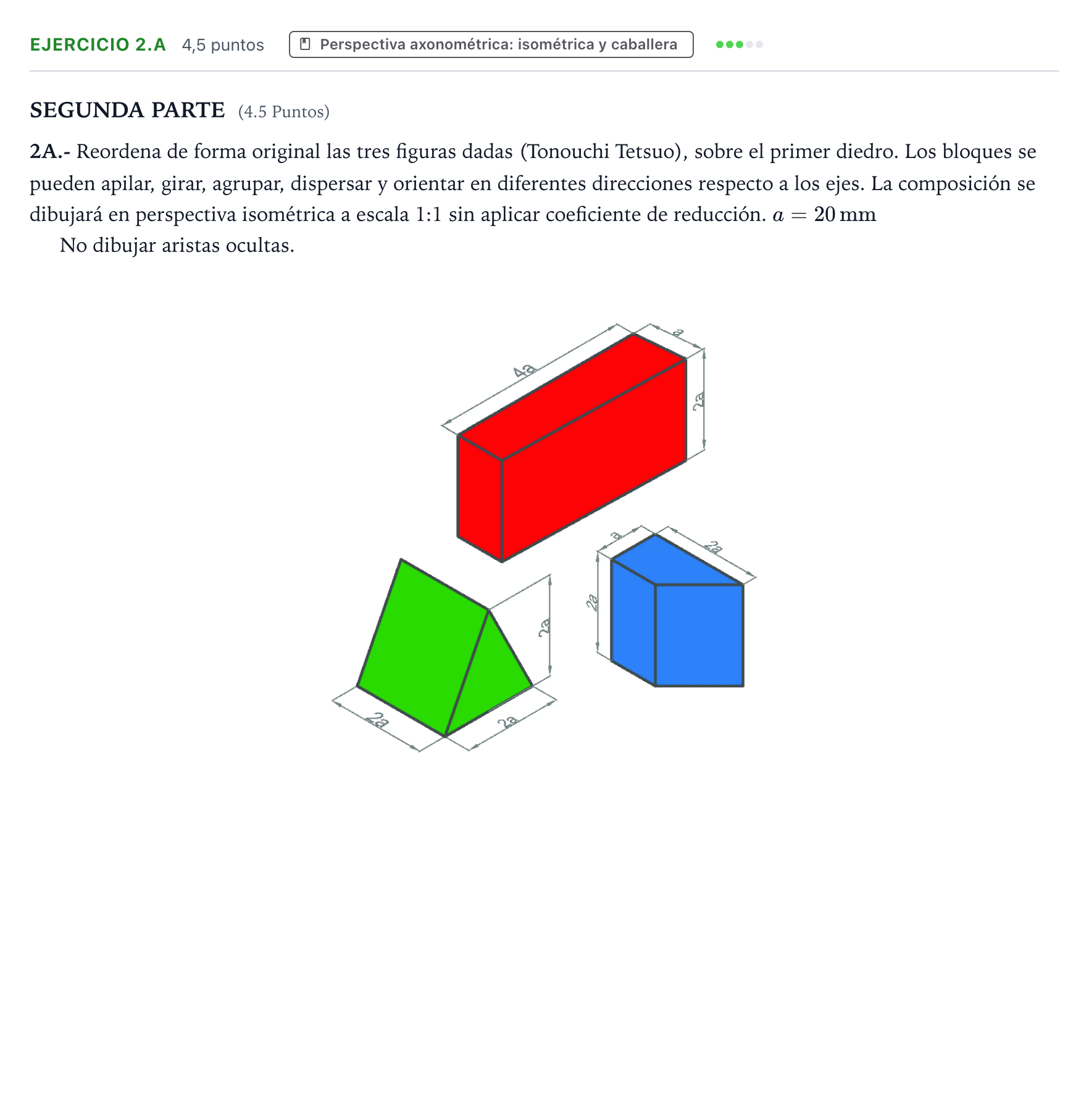

2A.- Reordena de forma original las tres figuras dadas (Tonouchi Tetsuo), sobre el primer diedro. Los bloques se pueden apilar, girar, agrupar, dispersar y orientar en diferentes direcciones respecto a los ejes. La composición se dibujará en perspectiva isométrica a escala 1:1 sin aplicar coeficiente de reducción. a = 20mm. No dibujar aristas ocultas.

Solución: Composición libre en perspectiva isométrica (ejes a 120°) con los tres cuerpos geométricos (ortoedro de dimensiones $4a \times a \times 2a$, prisma triangular equilátero/isósceles de base y altura $2a$, y prisma truncado/trapecial de dimensiones en base $a$, $2a$ y altura $2a$), dibujados a escala 1:1 con $a = 20\,\text{mm}$, sin aplicar reducción isométrica y omitiendo aristas ocultas.
