Ejercicio 2.A · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Castilla y León Extraordinaria 2024
Tema: Perspectiva axonométrica: isométrica y caballera · Del examen Extraordinaria (2024)
Enunciado
SEGUNDA PARTE (4,5 Puntos)
2.- El estudiante tendrá que desarrollar una de las dos opciones (2.A o 2.B)
2A.- Dibuja en perspectiva isométrica según modulación, la figura dada por sus vistas diédricas en el sistema europeo del primer diedro de proyección.

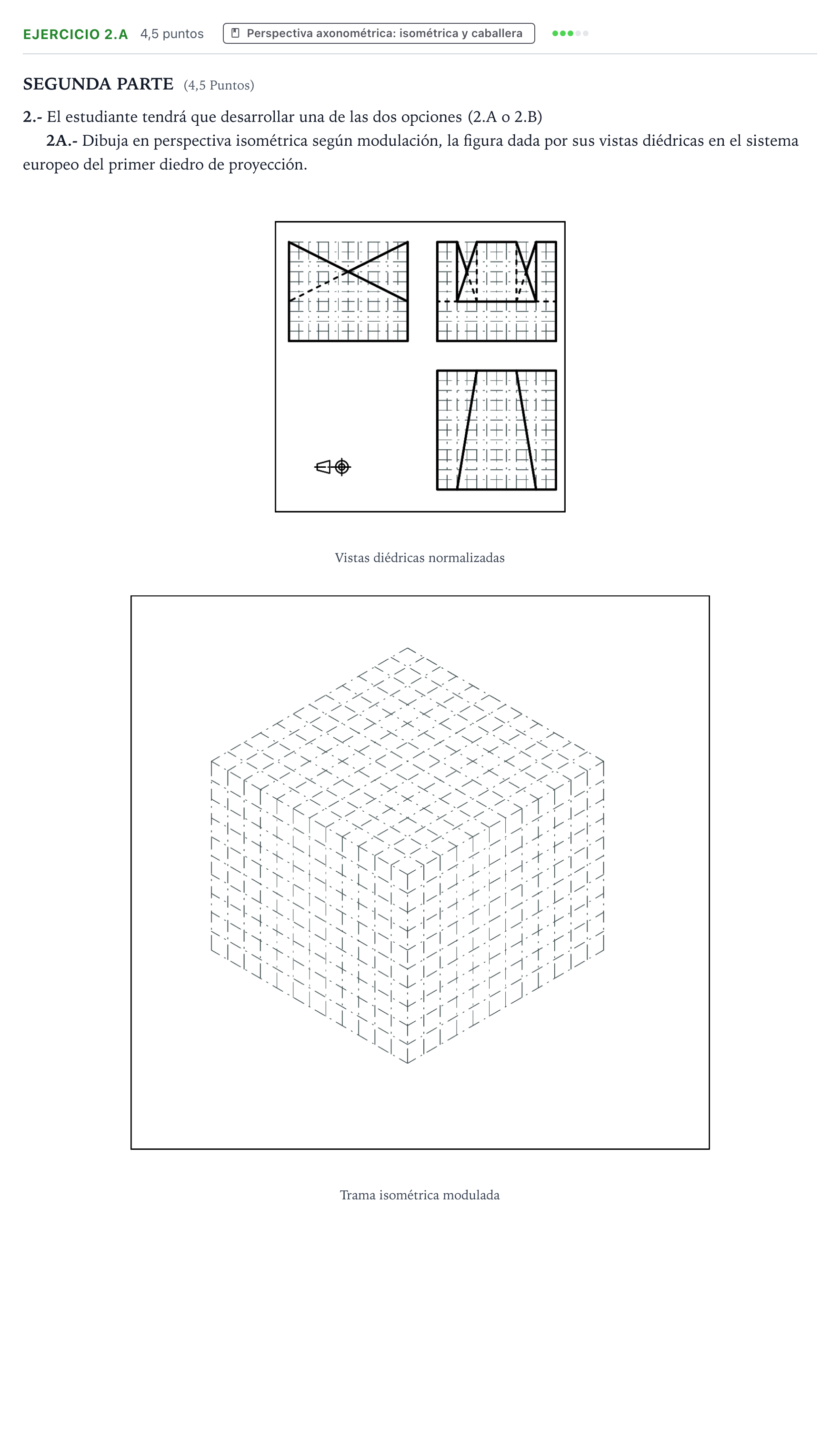

Vistas diédricas normalizadas
Trama isométrica modulada
Solución
Según los criterios oficiales de corrección
2A.- Dibuja en perspectiva isométrica según modulación, la figura dada por sus vistas diédricas en el sistema europeo del primer diedro de proyección.
Solución: Perspectiva isométrica construida sobre la retícula de 6×6 módulos: - Base inferior completa de 6×6 módulos con altura total del bloque de 6 módulos. - Vaciado o canal central inclinado y cortes oblicuos simétricos según las líneas del alzado, la planta y el perfil izquierdo. - Trazado de aristas vistas con línea continua gruesa y ocultas discontinuas o prescindibles según el criterio de representación isométrica.
