Ejercicio 2.A · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Castilla y León Ordinaria 2024

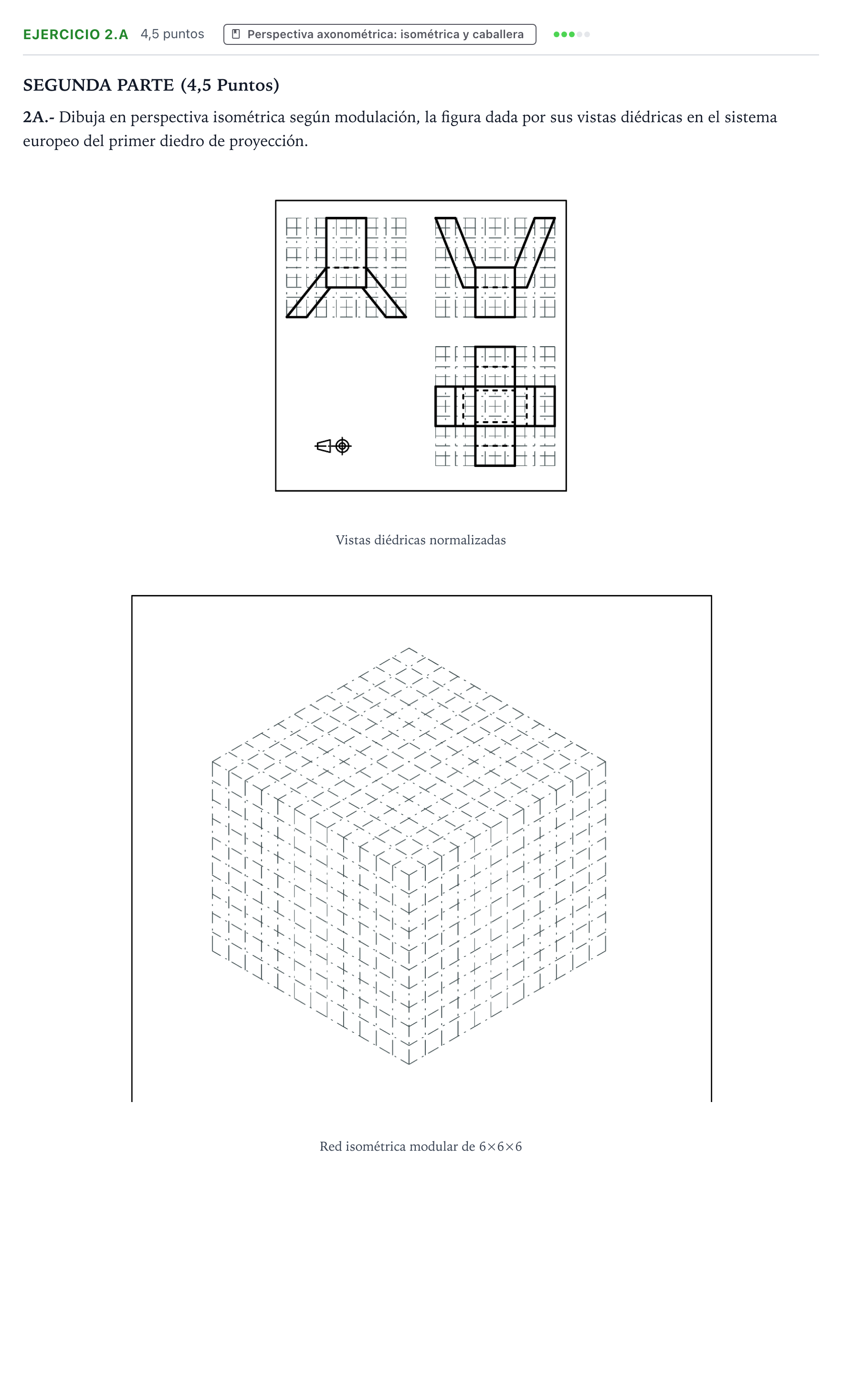

2A.- Dibuja en perspectiva isométrica según modulación, la figura dada por sus vistas diédricas en el sistema europeo del primer diedro de proyección.

Solución: Envolvente de la pieza: 6 módulos en X (anchura del alzado), 6 en Y (profundidad) y 5 en Z (altura). En la planta, el cuadro de 6 se lee como x = 0…6 e y = 0…6. - Nudo central: prisma de 2×2 módulos en planta (x = 2…4, y = 2…4) entre las cotas z = 1,5 y z = 2,5. Es la intersección que se ve en las tres vistas. - Brazos superiores (V del alzado, según X): dos brazos simétricos de 2 módulos de anchura en Y (y = 2…4). Parten de las caras laterales del nudo y suben inclinados hacia fuera hasta la cota z = 5. - Brazo izquierdo: arista interior de (x = 2, z = 2,5) a (x = 1, z = 5); arista exterior de (x = 1,5, z = 1,5) a (x = 0, z = 5). - Su cara superior es un rectángulo horizontal de 1 (en X) × 2 (en Y) módulos, con x = 0…1. - El brazo derecho es simétrico y termina en x = 5…6, z = 5. - Patas inferiores (V invertida del perfil, según Y): dos patas simétricas de 2 módulos de anchura en X (x = 2…4). Parten de las caras anterior y posterior del nudo y bajan inclinadas hacia fuera hasta el suelo (z = 0). - Pata delantera: arista superior de (y = 2, z = 2,5) a (y = 0, z = 0); arista inferior de (y = 2, z = 1,5) a (y = 1, z = 0). - Su base de apoyo es un rectángulo de 2 (en X) × 1 (en Y) módulos, con y = 0…1. - La pata trasera es simétrica y apoya en y = 5…6. - Trazado: aristas vistas con trazo continuo grueso. Las ocultas se omiten, como es habitual en la perspectiva isométrica.
