Ejercicio 2 - Opción a · Tecnología e Ingeniería II PAU Castilla-La Mancha Ordinaria 2025

Tema: Estructuras: vigas, reacciones y diagramas de esfuerzos · Del examen Ordinaria (2025)

Enunciado

Ejercicio 2

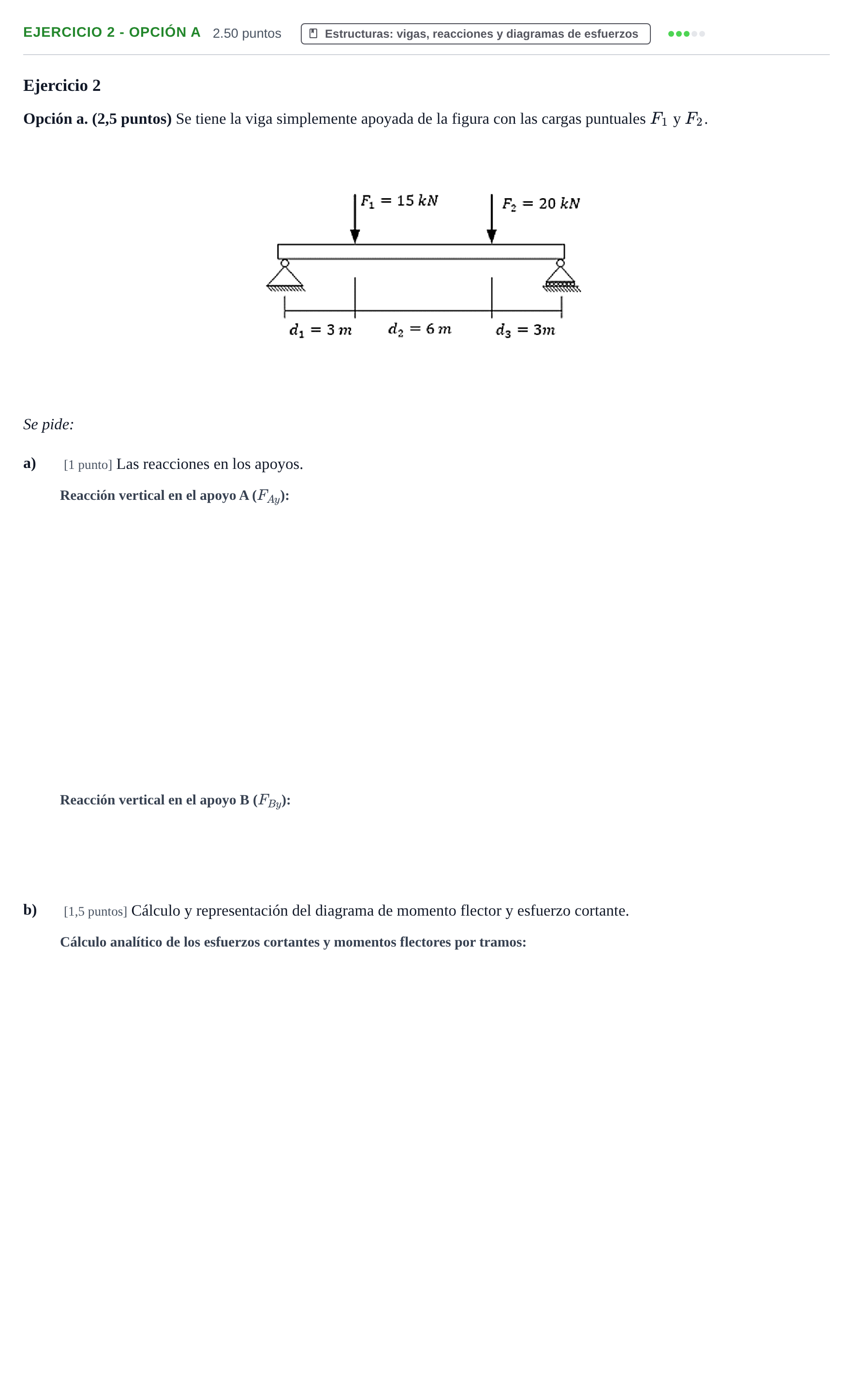

Opción a. (2,5 puntos) Se tiene la viga simplemente apoyada de la figura con las cargas puntuales F1F_1 y F2F_2.

Se pide:

a)

[1 punto] Las reacciones en los apoyos.

b)

[1,5 puntos] Cálculo y representación del diagrama de momento flector y esfuerzo cortante.

Enunciado: Ejercicio 2 - Opción a · Tecnología e Ingeniería II PAU Castilla-La Mancha Ordinaria 2025

Solución

Según los criterios oficiales de corrección

a) Reacción vertical en el apoyo A (F_Ay)

Solución: 16,25 kN / 16250 N

a) Reacción vertical en el apoyo B (F_By)

Solución: 18,75 kN / 18750 N

b) Cálculo de las funciones de momento flector y esfuerzo cortante por tramos

Solución: Tramo 1 (0 ≤ x ≤ 3): T1 = 16,25 kN; M1 = 16,25x kNm. Tramo 2 (3 ≤ x ≤ 9): T2 = 1,25 kN; M2 = 1,25x + 45 kNm. Tramo 3 (9 ≤ x ≤ 12): T3 = -18,75 kN; M3 = -18,75x + 225 kNm.

b) Representación del diagrama de momento flector y esfuerzo cortante.

Solución: Diagrama de esfuerzo cortante constante por tramos: - De x=0x = 0 a x=3 mx = 3\text{ m}: T=+16,25 kNT = +16{,}25\text{ kN}. - De x=3x = 3 a x=9 mx = 9\text{ m}: T=+1,25 kNT = +1{,}25\text{ kN}. - De x=9x = 9 a x=12 mx = 12\text{ m}: T=−18,75 kNT = -18{,}75\text{ kN}. Diagrama de momentos flectores lineal a trozos con valor nulo en los extremos: - M(0)=0 kNmM(0) = 0\text{ kNm}. - M(3)=48,75 kNmM(3) = 48{,}75\text{ kNm}. - M(9)=56,25 kNmM(9) = 56{,}25\text{ kNm} (máximo flector). - M(12)=0 kNmM(12) = 0\text{ kNm}.
