Ejercicio 5 - Opción b · Tecnología e Ingeniería II PAU Castilla-La Mancha Extraordinaria 2024
Tema: Estructuras: vigas, reacciones y diagramas de esfuerzos · Del examen Extraordinaria (2024)
Enunciado
Ejercicio 5

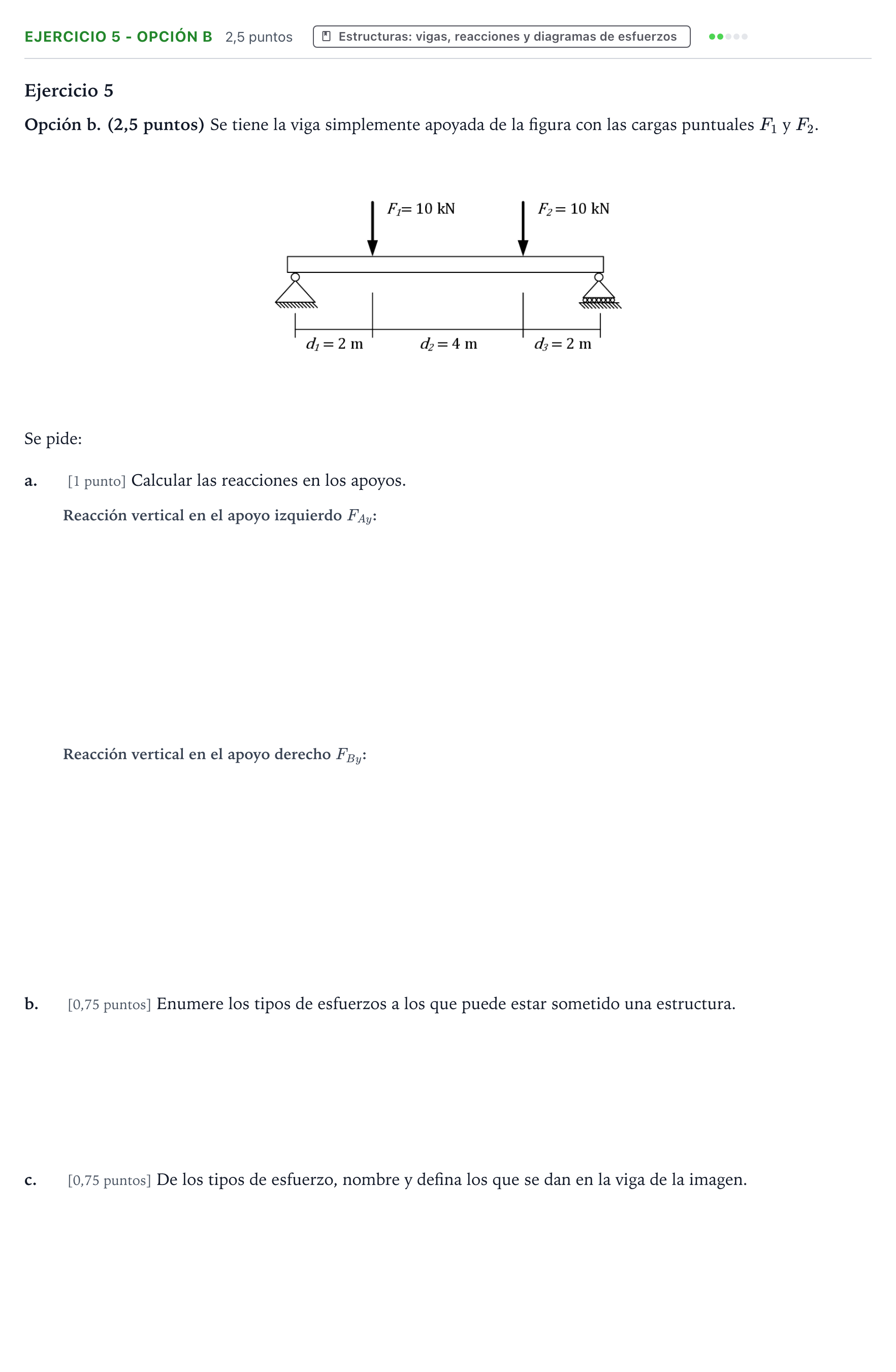

Opción b. (2,5 puntos) Se tiene la viga simplemente apoyada de la figura con las cargas puntuales y .
Se pide:
a.
[1 punto] Calcular las reacciones en los apoyos.
b.
[0,75 puntos] Enumere los tipos de esfuerzos a los que puede estar sometido una estructura.
c.
[0,75 puntos] De los tipos de esfuerzo, nombre y defina los que se dan en la viga de la imagen.
Solución
Según los criterios oficiales de corrección
a. Reacción vertical en el apoyo A ()
Solución: 10 kN / 10000 N
a. Reacción vertical en el apoyo B ()
Solución: 10 kN / 10000 N
b. Enumere los tipos de esfuerzos a los que puede estar sometido una estructura
Solución: Tracción, compresión, flexión, torsión y cortante (o cizalladura).
c. De los tipos de esfuerzo, nombre y defina los que se dan en la viga de la imagen
Solución: Flexión (y cortante). Flexión: tipo de esfuerzo que ocurre cuando se aplica una carga que tiende a doblar una estructura sobre sí misma, provocando tensiones de compresión en un lado y tensiones de tracción en el lado opuesto de la sección transversal.
