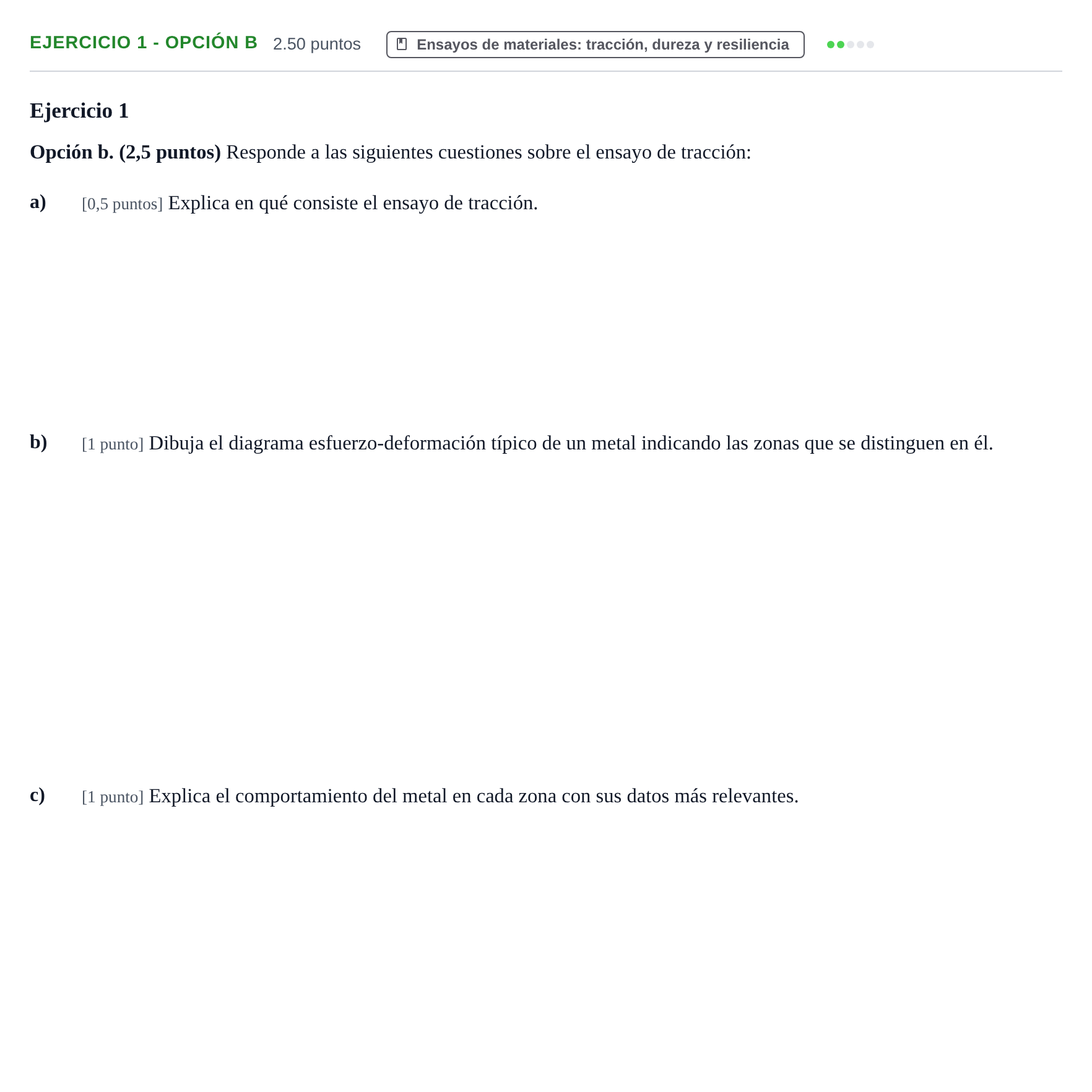

Ejercicio 1 - Opción b · Tecnología e Ingeniería II PAU Castilla-La Mancha Ordinaria 2025

a) Explica en qué consiste el ensayo de tracción.

Solución: Consiste en someter una probeta normalizada a una fuerza axial de tracción que crece de forma lenta y continua hasta la rotura, midiendo la fuerza y los alargamientos.

b) Dibuja el diagrama esfuerzo-deformación típico de un metal indicando las zonas que se distinguen en él.

Solución: Diagrama esfuerzo-deformación con el eje vertical $\sigma = \frac{F}{S_0}$ y eje horizontal $\varepsilon = \frac{\Delta L}{L_0}$. En él se identifican: - Zona elástica ($OE$), dividida en zona proporcional ($OP$) y no proporcional ($PE$). - Zona plástica ($EU$), dividida en zona límite de rotura ($ER$) y zona de estricción o de rotura ($RU$). - Puntos señalados: $P$ (límite de proporcionalidad), $E$ (límite elástico), $R$ (resistencia a la tracción / límite de rotura) y $U$ (punto de rotura).

c) Explica el comportamiento del metal en cada zona con sus datos más relevantes.

Solución: Zona elástica (OE): deformaciones reversibles; proporcional (OP) con ley de Hooke σ = E·ε y no proporcional (PE) hasta el límite elástico σ_E. Zona plástica (EU): deformaciones permanentes; zona ER hasta la tensión máxima σ_R y zona de estricción RU hasta la rotura.
