Ejercicio 3 - Opción b · Tecnología e Ingeniería II PAU Castilla-La Mancha Extraordinaria 2025

Tema: Ensayos de materiales: tracción, dureza y resiliencia · Del examen Extraordinaria (2025)

Enunciado

Ejercicio 3

Opción b. (2,5 puntos) Una barra cilíndrica de aluminio está sometida a una fuerza de tracción de $6200\text{ Kp}$ . Si su límite elástico es de $2800\text{ Kp/cm}^2$ , su longitud es de $350\text{ mm}$ y su módulo de elasticidad es $0,7\cdot 10^6\text{ Kp/cm}^2$ , determina el diámetro mínimo que debe tener la barra para que su alargamiento no supere $0,30\text{ mm}$ .

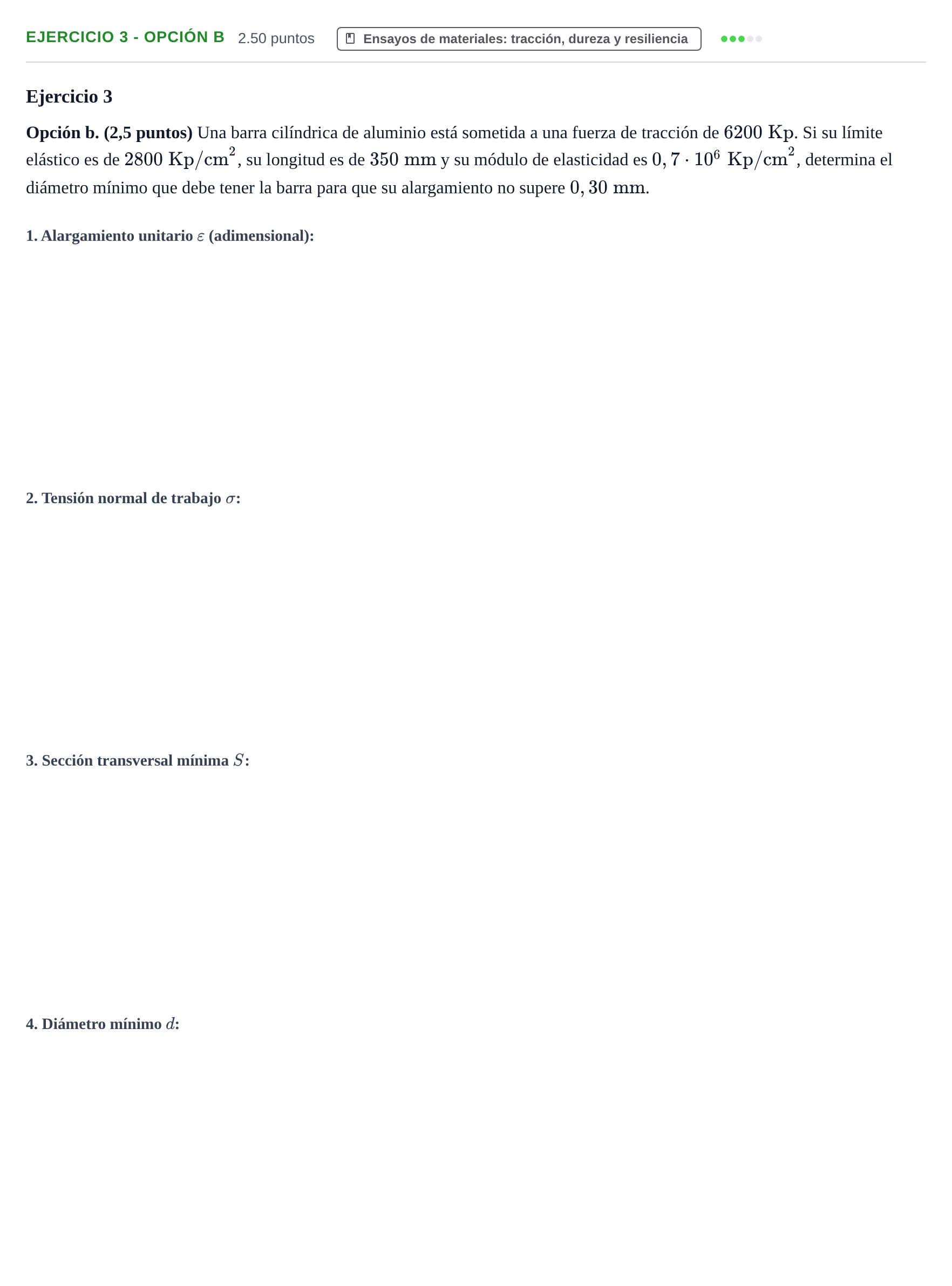

Enunciado: Ejercicio 3 - Opción b · Tecnología e Ingeniería II PAU Castilla-La Mancha Extraordinaria 2025

Solución

Según los criterios oficiales de corrección

Alargamiento unitario $\varepsilon$ :

Solución: $8{,}57\cdot 10^{-4}$

Tensión normal de trabajo $\sigma$ :

Solución: $600\text{ Kp/cm}^2$ / $6\text{ Kp/mm}^2$

Sección transversal mínima $S$ :

Solución: $10{,}333\text{ cm}^2$ / $10{,}33\text{ cm}^2$ / $1033{,}3\text{ mm}^2$ / $1033\text{ mm}^2$

Diámetro mínimo $d$ :

Solución: $3{,}62\text{ cm}$ / $36{,}2\text{ mm}$

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
