Ejercicio 3 - Opción b · Tecnología e Ingeniería II PAU Castilla-La Mancha Ordinaria 2025

Ejercicio 3 - Opción b

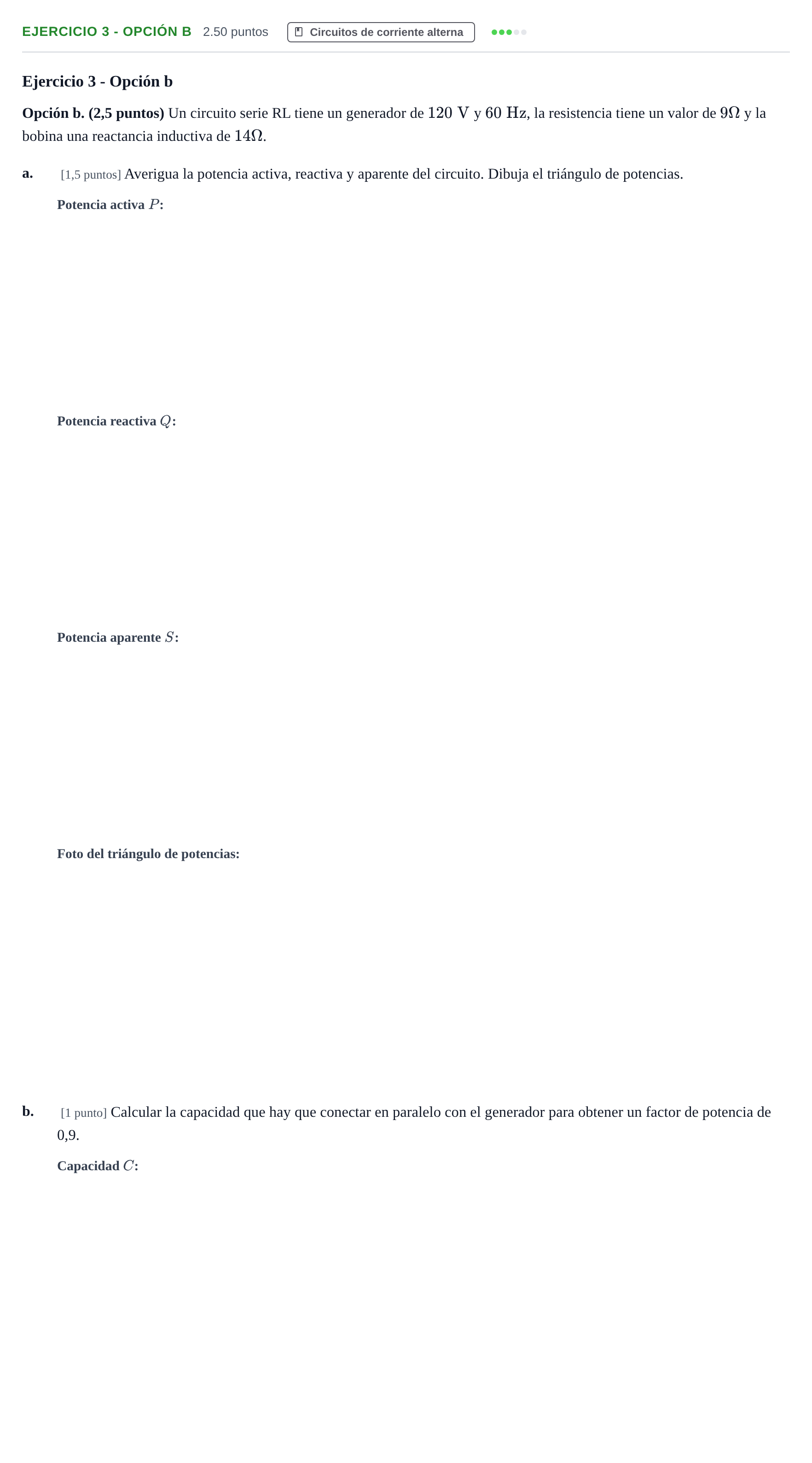

Opción b. (2,5 puntos) Un circuito serie RL tiene un generador de $120\text{ V}$ y $60\text{ Hz}$, la resistencia tiene un valor de $9\ \Omega$ y la bobina una reactancia inductiva de $14\ \Omega$.

a.

[1,5 puntos] Averigua la potencia activa, reactiva y aparente del circuito. Dibuja el triángulo de potencias.

b.

[1 punto] Calcular la capacidad que hay que conectar en paralelo con el generador para obtener un factor de potencia de 0,9.
