Enunciado

Ejercicio 1

Opción a. (2,5 puntos) Un circuito en serie RC tiene un generador de $220\text{ V}$ y $50\text{ Hz}$ . Su resistencia es de $15\ \Omega$ . La capacidad del condensador es de $159\ \mu\text{F}$ . Averigua:

(1 punto) Impedancia del circuito (módulo):

(0,5 puntos) La intensidad que pasa por el circuito:

(1 punto) Potencia aparente, activa y reactiva del circuito:

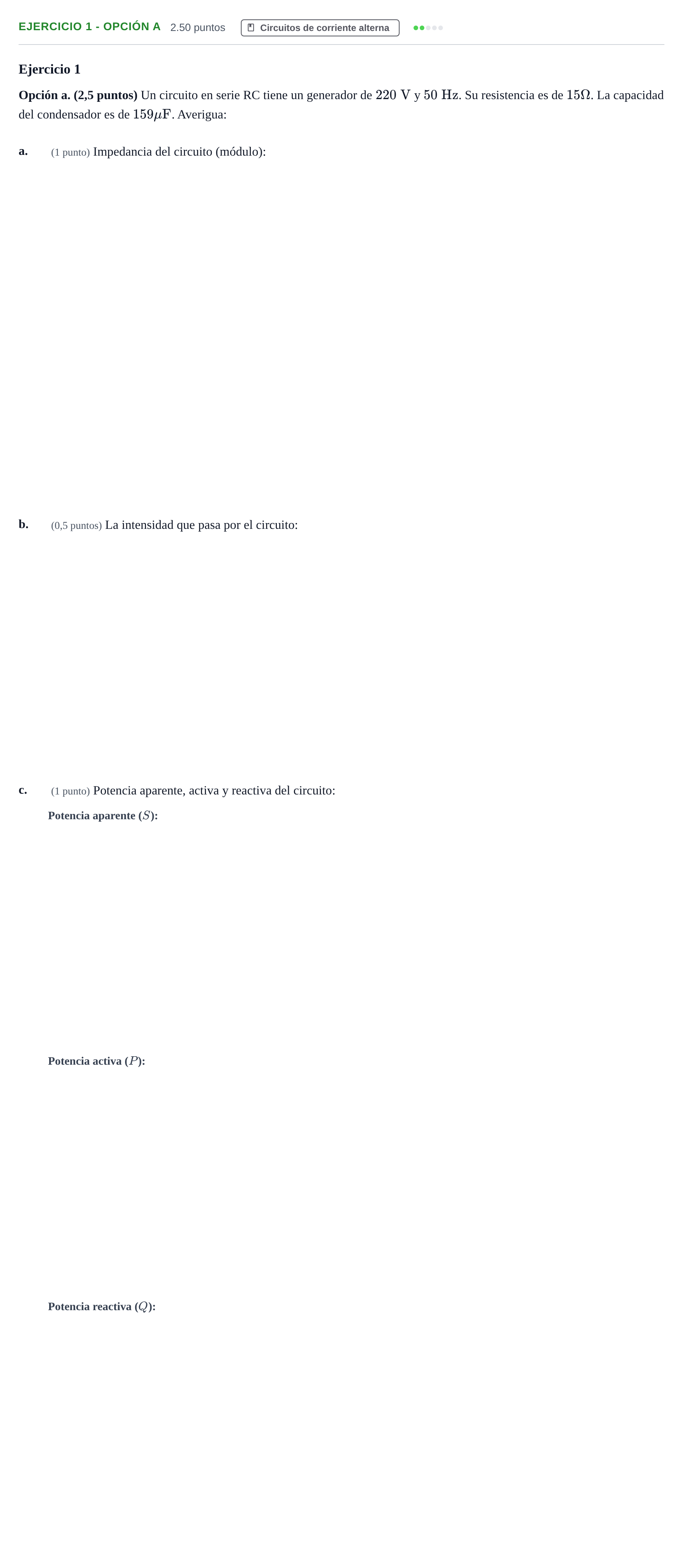

Enunciado: Ejercicio 1 - Opción a · Tecnología e Ingeniería II PAU Castilla-La Mancha Ordinaria 2026

Solución

Según los criterios oficiales de corrección

a. (1 punto) Impedancia del circuito.

Solución: $25$ Ω

b. (0,5 puntos) La intensidad que pasa por el circuito.

Solución: $8{,}8$ A

c. Potencia aparente del circuito.

Solución: $1936$ VA

c. Potencia activa del circuito.

Solución: $1161{,}5$ W / $1161{,}6$ W

c. Potencia reactiva del circuito.

Solución: $-1548{,}7$ VAr / $1548{,}8$ VAr
