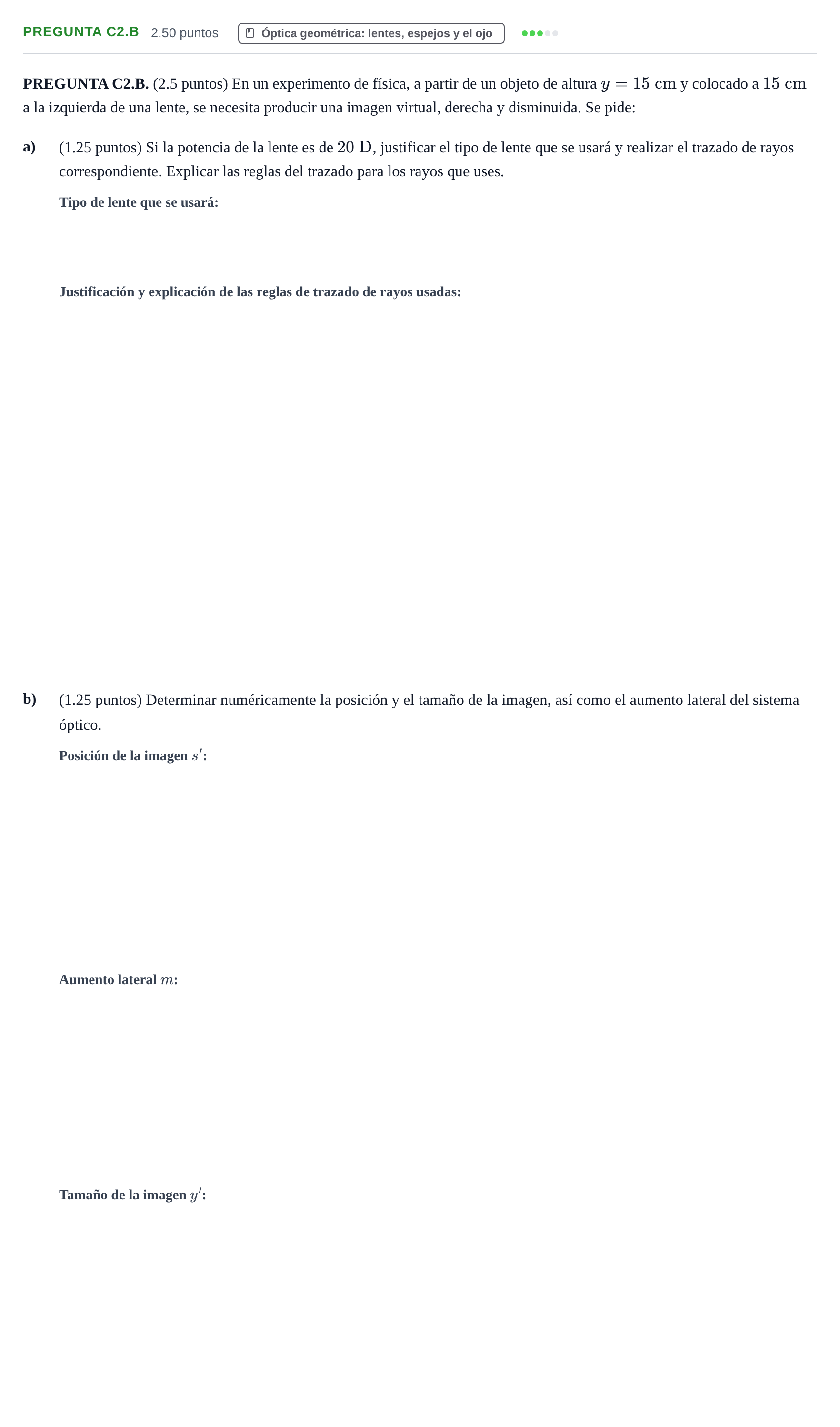

Pregunta C2.B · Física PAU Castilla-La Mancha Extraordinaria 2026

a) justificar el tipo de lente que se usará

Solución: Divergente

a) Explicar las reglas del trazado para los rayos que uses.

Solución: 1. El rayo que sale del objeto paralelo al eje óptico diverge en la dirección desde el foco imagen ($F'$). Se prolonga (línea punteada) hacia $F'$. 2. El rayo que incide hacia el centro de la lente no se desvía. 3. El rayo que sale del objeto hacia $F$ sale paralelo de la lente divergente. Su prolongación es paralela.

b) Determinar numéricamente la posición de la imagen

Solución: $-3{,}75\text{ cm}$ / $-0{,}0375\text{ m}$

b) Determinar el aumento lateral del sistema óptico

Solución: 0,25

b) Determinar el tamaño de la imagen

Solución: $3{,}75\text{ cm}$ / $0{,}0375\text{ m}$

a) realizar el trazado de rayos correspondiente

Solución: Trazado de rayos en lente divergente con objeto a la izquierda ($s = -15\text{ cm}$) y foco imagen a la izquierda ($f' = -5\text{ cm}$), formando una imagen virtual, derecha y menor a $s' = -3{,}75\text{ cm}$.
