Problema 9 · Física PAU Castilla-La Mancha Ordinaria 2023
Tema: Óptica geométrica: lentes, espejos y el ojo · Del examen Ordinaria (2023)

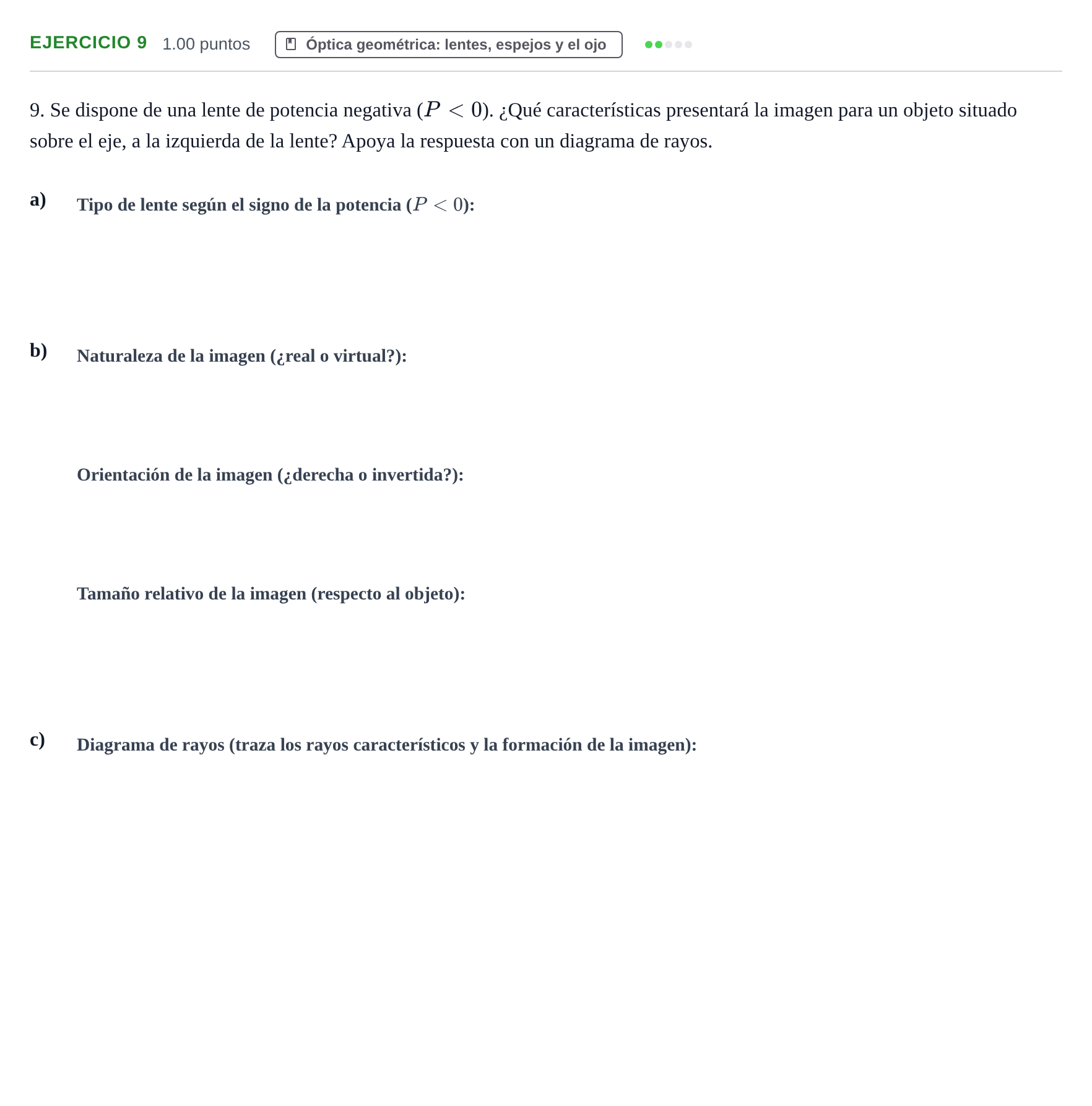

Enunciado
9. Se dispone de una lente de potencia negativa (). ¿Qué características presentará la imagen para un objeto situado sobre el eje, a la izquierda de la lente? Apoya la respuesta con un diagrama de rayos.
a)
b)
c)
Solución
Según los criterios oficiales de corrección
Tipo de lente según el signo de la potencia (P < 0)
Solución: Divergente
Naturaleza de la imagen (¿real o virtual?)
Solución: Virtual
Orientación de la imagen (¿derecha o invertida?)
Solución: Derecha
Tamaño relativo de la imagen (respecto al objeto)
Solución: Menor / De menor tamaño
Apoya la respuesta con un diagrama de rayos.
Solución: Diagrama de rayos para lente divergente (cóncava): se traza un rayo paralelo al eje óptico que diverge emergiendo en la dirección que pasa por el foco imagen (a la izquierda de la lente), y un rayo que pasa por el centro óptico sin desviarse. El punto de corte entre el rayo central y la prolongación hacia atrás del rayo refractado determina la posición de la imagen virtual, derecha y de menor tamaño.
