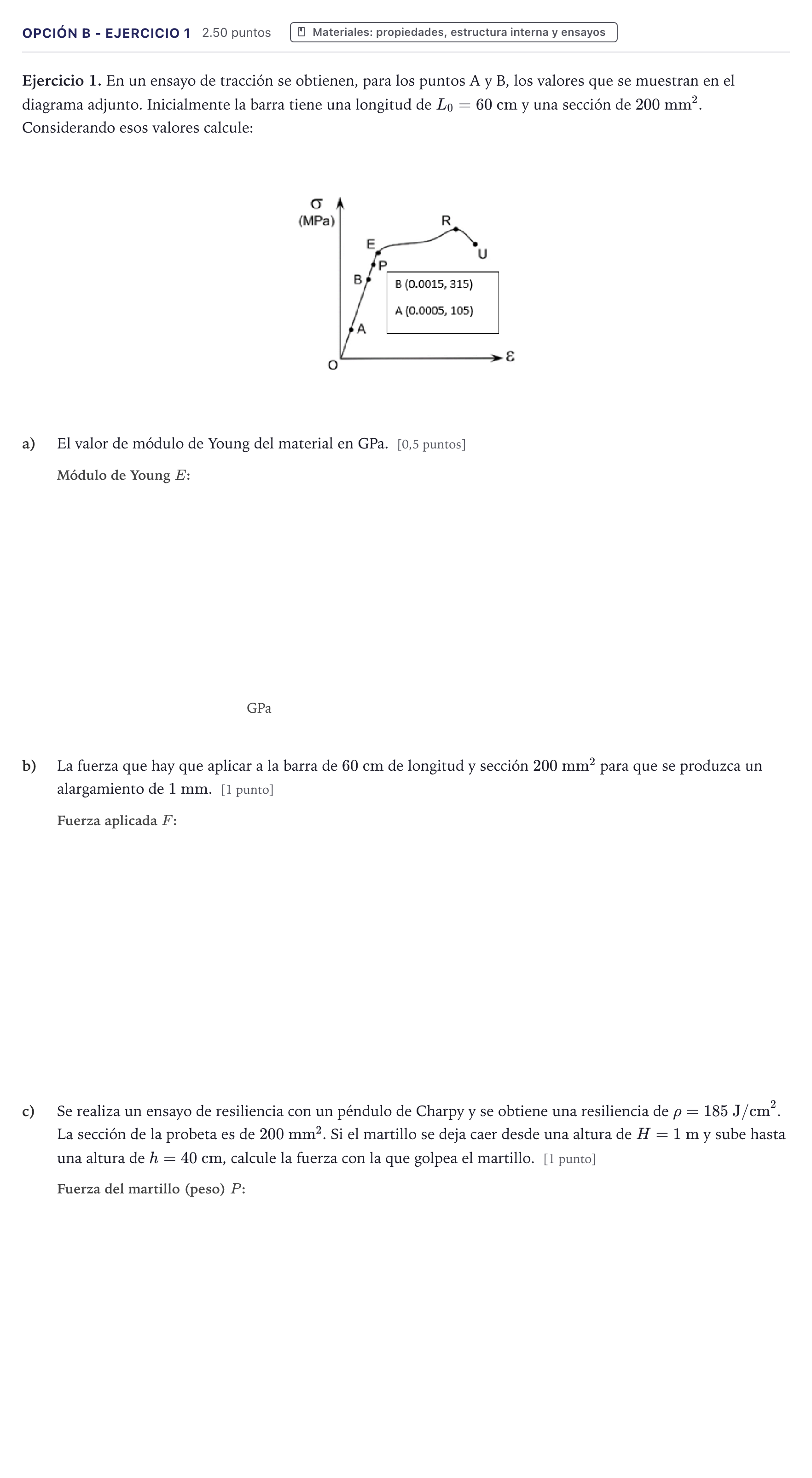

Opción B - Ejercicio 1 · Tecnología e Ingeniería II PAU Canarias Junio 2024

Ejercicio 1. En un ensayo de tracción se obtienen, para los puntos A y B, los valores que se muestran en el diagrama adjunto. Inicialmente la barra tiene una longitud de $L_0 = 60\text{ cm}$ y una sección de $200\text{ mm}^2$. Considerando esos valores calcule:

a)

El valor de módulo de Young del material en GPa. [0,5 puntos]

GPa

b)

La fuerza que hay que aplicar a la barra de $60\text{ cm}$ de longitud y sección $200\text{ mm}^2$ para que se produzca un alargamiento de $1\text{ mm}$. [1 punto]

c)

Se realiza un ensayo de resiliencia con un péndulo de Charpy y se obtiene una resiliencia de $\rho = 185\text{ J/cm}^2$. La sección de la probeta es de $200\text{ mm}^2$. Si el martillo se deja caer desde una altura de $H = 1\text{ m}$ y sube hasta una altura de $h = 40\text{ cm}$, calcule la fuerza con la que golpea el martillo. [1 punto]
