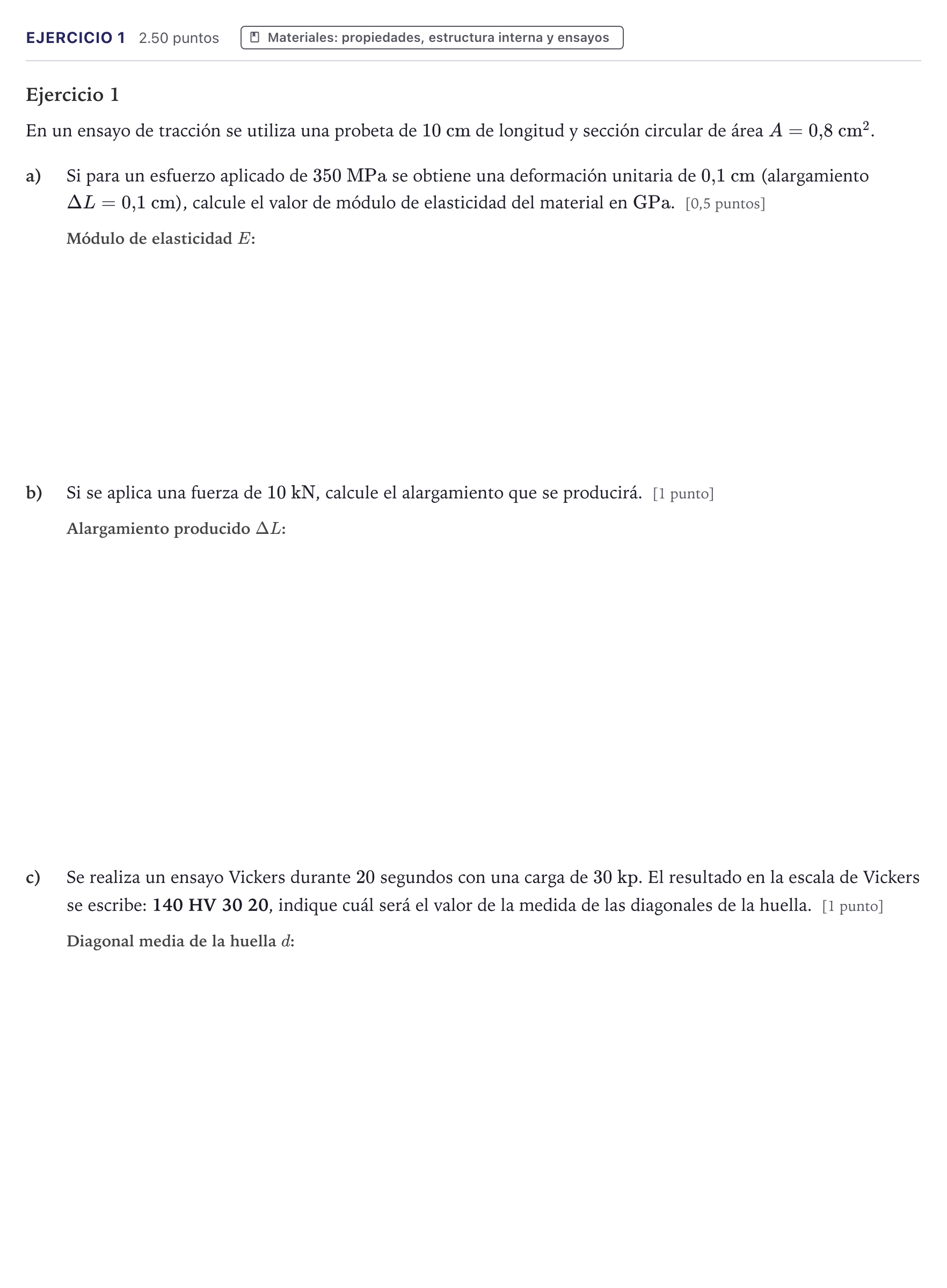

Ejercicio 1 · Tecnología e Ingeniería II PAU Canarias Julio 2025

Ejercicio 1.

En un ensayo de tracción se utiliza una probeta de $10\text{ cm}$ de longitud y sección circular de área $A = 0{,}8\text{ cm}^2$.

a)

Si para un esfuerzo aplicado de $350\text{ MPa}$ se obtiene una la deformación unitaria de $0{,}1\text{ cm}$, calcule el valor de módulo de elasticidad del material en GPa. [0,5 puntos]

GPa

b)

Si se aplica una fuerza de $10\text{ kN}$, calcule el alargamiento que se producirá. [1 punto]

c)

Se realiza un ensayo Vickers durante $20\text{ segundos}$ con una carga de $30\text{ kp}$. El resultado en la escala de Vickers se escribe: 140 HV 30 20, indique cuál será el valor de la medida de las diagonales de la huella. [1 punto]
