Opción B - Ejercicio 2 · Tecnología e Ingeniería II PAU Canarias Junio 2024
Tema: Circuitos de corriente alterna · Del examen Junio (2024)

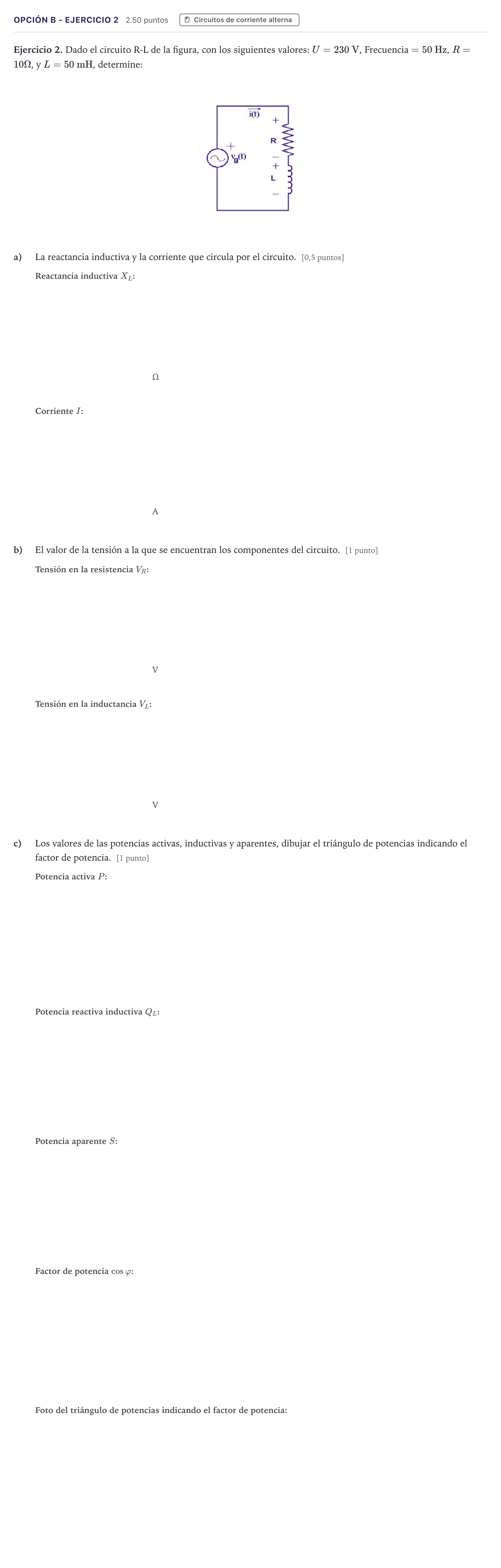

Enunciado
Ejercicio 2. Dado el circuito R-L de la figura, con los siguientes valores: , , , y , determine:
a)
La reactancia inductiva y la corriente que circula por el circuito. [0,5 puntos]
b)
El valor de la tensión a la que se encuentran los componentes del circuito. [1 punto]
c)
Los valores de las potencias activas, inductivas y aparentes, dibujar el triángulo de potencias indicando el factor de potencia. [1 punto]
Solución
Solución de AprenAI (no es la oficial)
a) Reactancia inductiva :
Solución: 15,71 Ω / 0,01571 kΩ
a) Corriente que circula por el circuito:
Solución: 12,35 A / 12350 mA
b) Tensión en la resistencia :
Solución: 123,5 V / 0,1235 kV
b) Tensión en la bobina :
Solución: 194,0 V / 194,1 V / 0,194 kV
c) Potencia activa :
Solución: 1526 W / 1,526 kW
Las soluciones de los 4 apartados que faltan y la explicación paso a paso son Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
