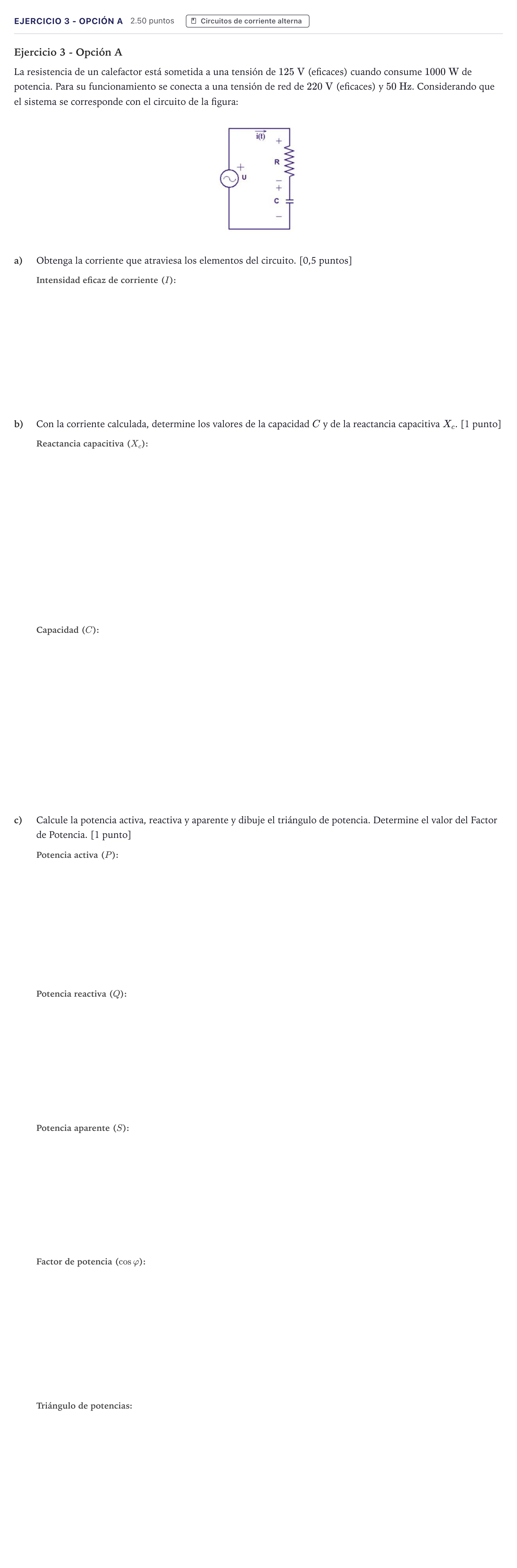

Ejercicio 3 - Opción A · Tecnología e Ingeniería II PAU Canarias Junio 2025

Ejercicio 3. Opción A

La resistencia de un calefactor está sometida a una tensión de $125\text{ V}$ (eficaces) cuando consume $1000\text{ W}$ de potencia. Para su funcionamiento se conecta a una tensión de red de $220\text{ V}$ (eficaces) y $50\text{ Hz}$. Considerando que el sistema se corresponde con el circuito de la figura:

a)

Obtenga la corriente que atraviesa los elementos del circuito. [0,5 puntos]

Con la corriente calculada,

b)

Determine los valores de la capacidad $C$ y de la reactancia capacitiva $X_c$. [1 punto]

c)

Calcule la potencia activa, reactiva y aparente y dibuje el triángulo de potencia. Determine el valor del Factor de Potencia. [1 punto]
