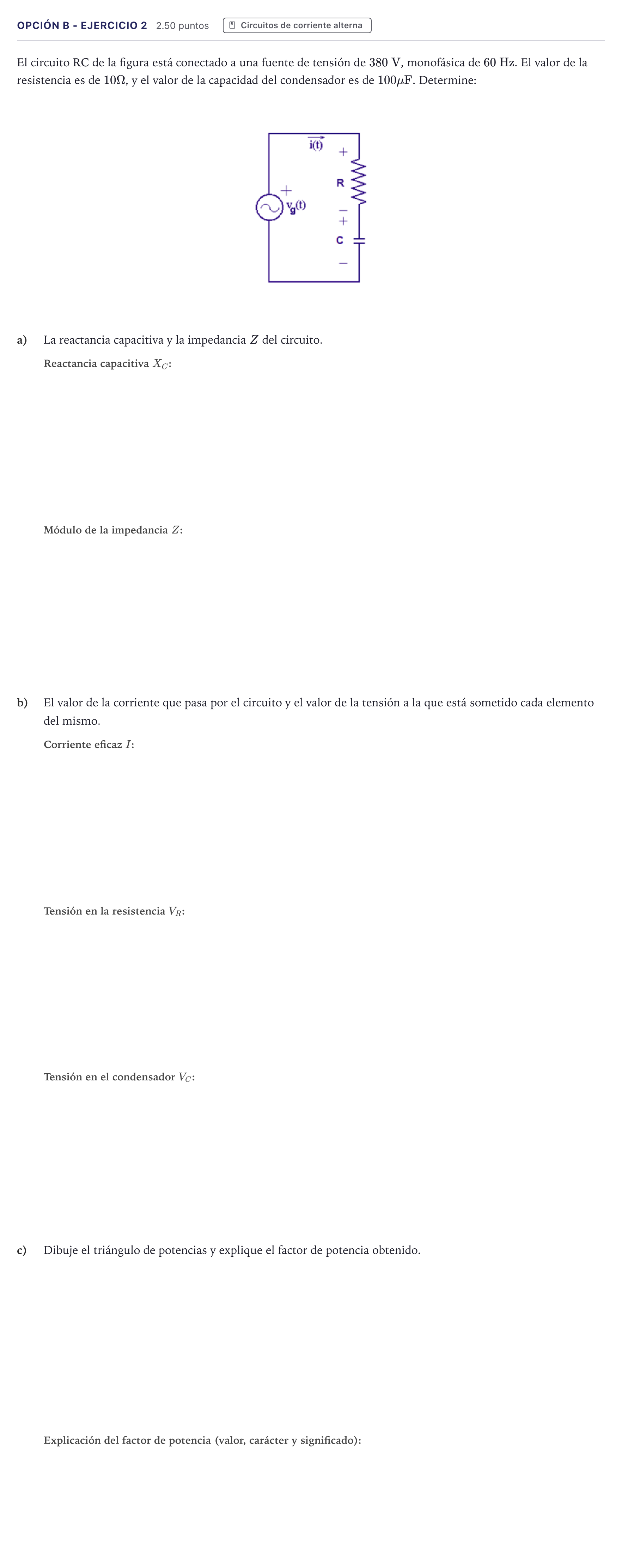

Opción B - Ejercicio 2 · Tecnología e Ingeniería II PAU Canarias Julio 2024

El circuito RC de la figura está conectado a una fuente de tensión de $380\text{ V}$, monofásica de $60\text{ Hz}$. El valor de la resistencia es de $10\ \Omega$, y el valor de la capacidad del condensador es de $100\ \mu\text{F}$. Determine:

a)

La reactancia capacitiva y la impedancia $Z$ del circuito.

b)

El valor de la corriente que pasa por el circuito y el valor de la tensión a la que está sometido cada elemento del mismo.

c)

Dibuje el triángulo de potencias y explique el factor de potencia obtenido.
