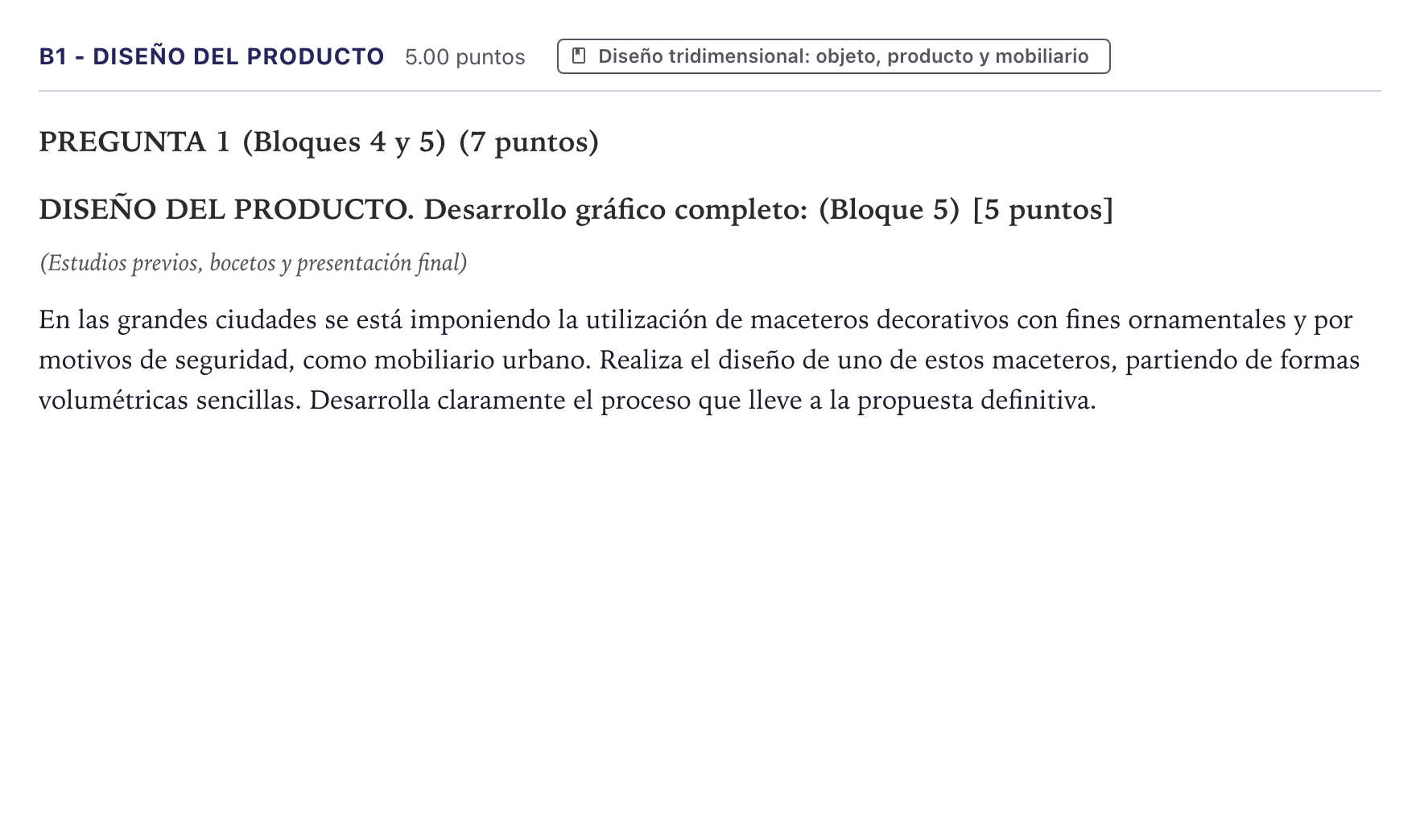

Ejercicio B1 - Diseño del producto · Diseño PAU Canarias Junio 2023

En las grandes ciudades se está imponiendo la utilización de maceteros decorativos con fines ornamentales y por motivos de seguridad, como mobiliario urbano. Realiza el diseño de uno de estos maceteros, partiendo de formas volumétricas sencillas. Desarrolla claramente el proceso que lleve a la propuesta definitiva.

Solución: Propuesta de diseño de macetero urbano de seguridad: 1. Análisis funcional y estudios previos: - Doble función: contención vegetal y barrera física pesada contra intrusión de vehículos en zonas peatonales. - Requisitos: gran masa/peso (hormigón armado o fundición), resistencia al vandalismo e intemperie, sistema de drenaje de agua y posibilidad de traslado mediante carretilla elevadora (ranuras inferiores). 2. Fase de bocetado: - Exploración de formas geométricas básicas: cono truncado invertido, prisma trapezoidal con esquinas biseladas, cilindro facetado. - Estudio de la relación de escala con el peatón (altura aprox. 80-90 cm, diámetro o anchura de 100-120 cm). 3. Propuesta definitiva: - Morfología: prisma hexagonal truncado con ligera conicidad hacia la base, que permite la yuxtaposición modular formando cordones de seguridad flexibles. - Materiales: hormigón aligerado con áridos vistos y remate superior de anillo de acero corten que protege el borde y sirve de asiento ocasional. 4. Presentación final: - Vistas ortogonales normalizadas (alzado, planta y sección con drenaje y capa de sustrato). - Representación en perspectiva con tratamiento de texturas, sombras arrojadas y ambientación en contexto urbano con vegetación.
