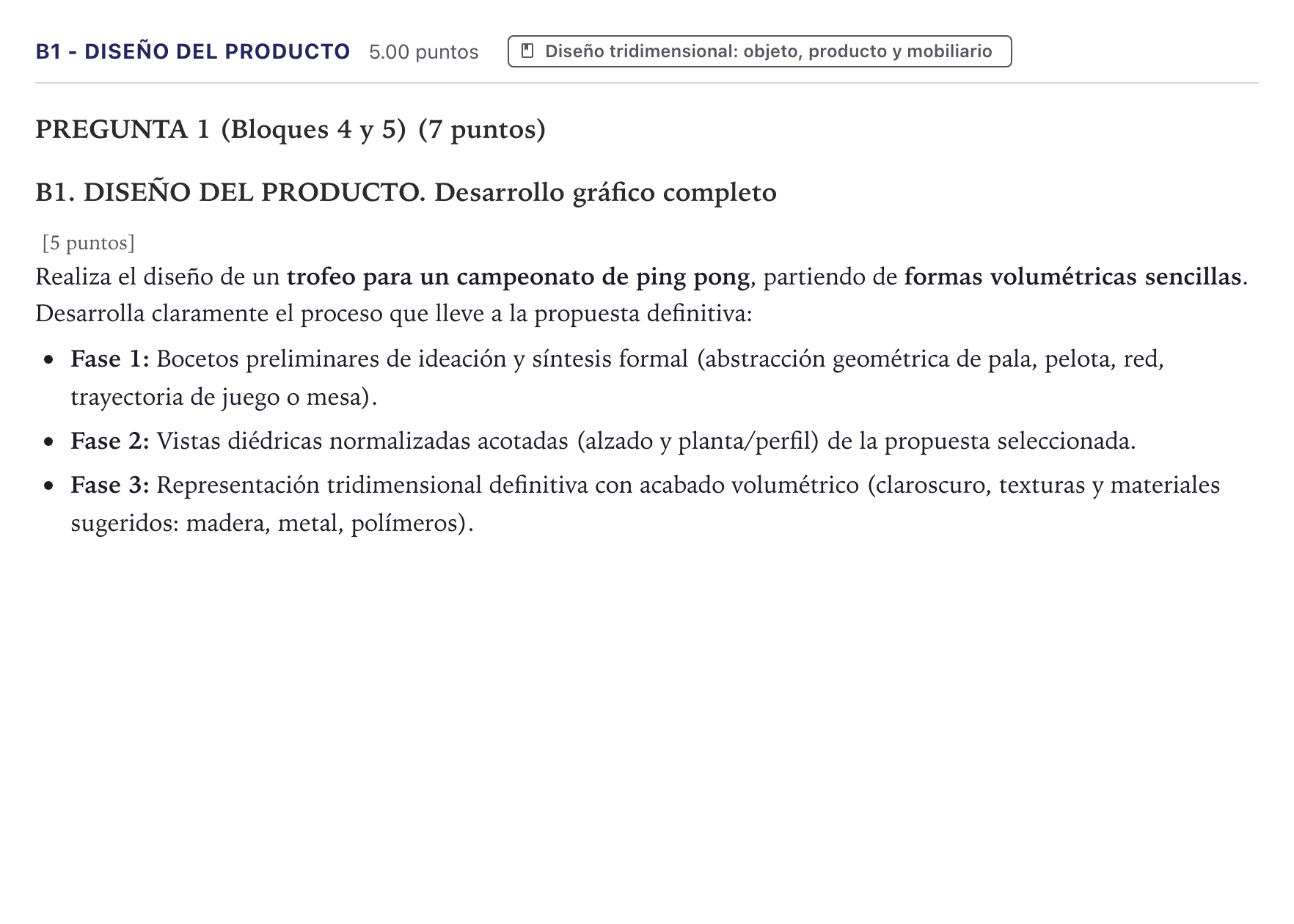

Ejercicio B1 - Diseño del producto · Diseño PAU Canarias Junio 2022

Realiza el diseño de un trofeo para un campeonato de ping pong, partiendo de formas volumétricas sencillas. Desarrolla claramente el proceso que lleve a la propuesta definitiva

Solución: Propuesta de solución gráfica completa: 1. Fase de bocetado y búsqueda conceptual: - Dibujo de diversas alternativas compositivas utilizando volúmenes simples (cilindros, esferas, planos curvados, prismas rectos). - Concepto seleccionado: Una peana prismática de base cuadrada o poligonal sobre la que se elevan dos placas parabólicas de acero inoxidable pulido (evocando el golpeo de las palas y la parábola de vuelo) que abrazan y suspenden una esfera maciza de aluminio pulido o metacrilato (representando la pelota). 2. Definición técnica mediante vistas ortogonales: - Alzado: Muestra la altura total (aprox. 25-30 cm), la silueta estilizada de los arcos y la posición flotante de la esfera. - Planta: Disposición centrada de la esfera respecto a la peana y la orientación angulada de los planos curvados. - Acotación básica de proporciones generales. 3. Representación en perspectiva final y renderizado: - Perspectiva cónica o axonométrica con iluminación lateral contrastada. - Definición de materiales: peana en madera de nogal mate, estructura vertical metálica con brillos reflectantes y esfera satinada blanca/cromada.
