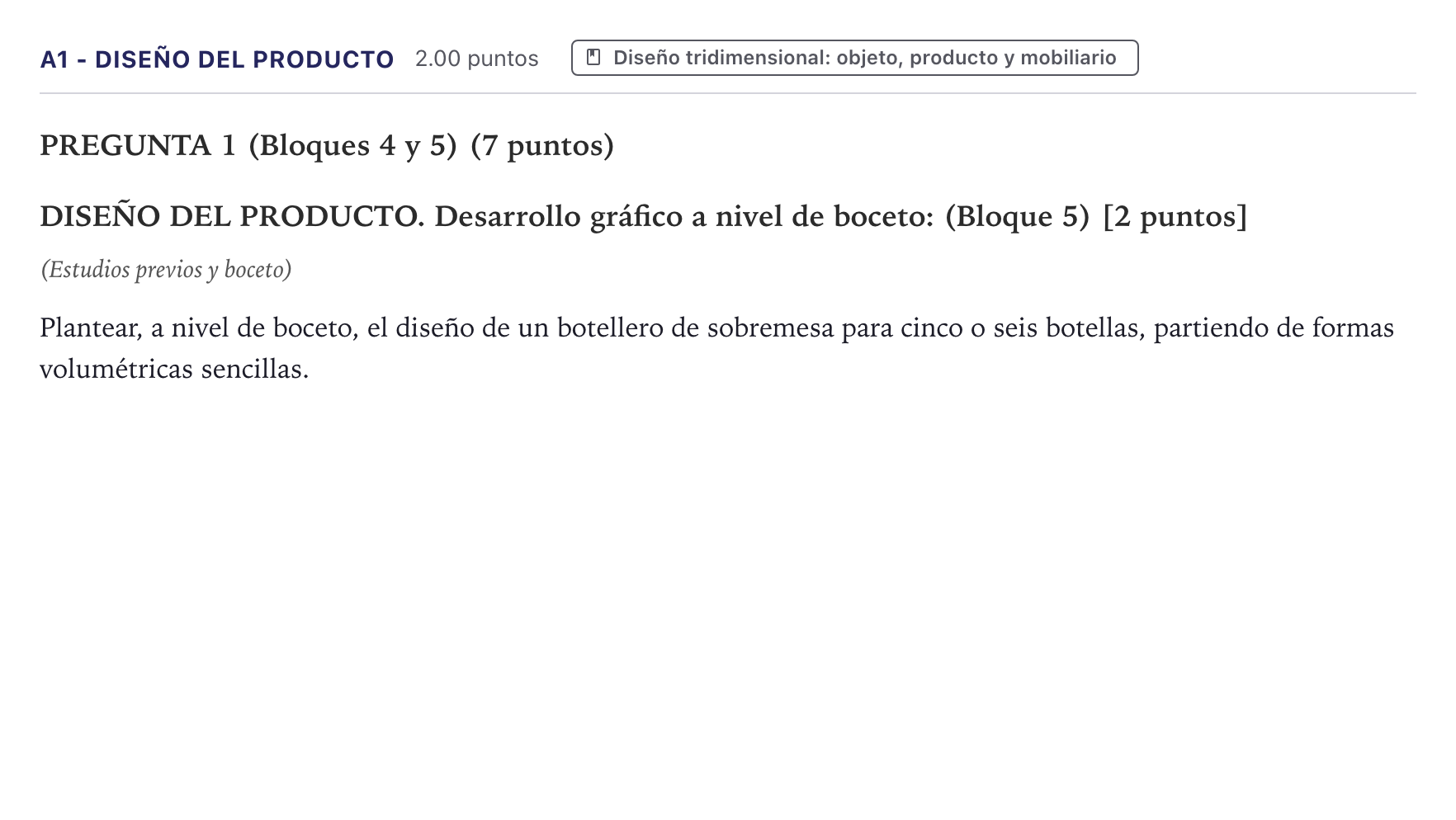

Ejercicio A1 - Diseño del producto · Diseño PAU Canarias Junio 2023

Plantear, a nivel de boceto, el diseño de un botellero de sobremesa para cinco o seis botellas, partiendo de formas volumétricas sencillas.

Solución: Planteamiento conceptual y gráfico del botellero de sobremesa: 1. Estudios previos formales y funcionales: - Capacidad: 5 o 6 botellas estándar de 75 cl (diámetro aprox. 75-80 mm, altura aprox. 300 mm). - Morfología base: prisma rectangular horizontal, estructura piramidal modular o cilindros seccionados interconectados. - Estabilidad y centro de gravedad bajo para evitar vuelcos en una mesa. 2. Boceto de la propuesta seleccionada: - Estructura modular triangular o en panal a base de cilindros huecos o chapa metálica / madera contrachapada curvada formando celdas hexagonales/circulares en disposición 3-2 (5 botellas) o 3-2-1 (6 botellas). - Dibujo en perspectiva axonométrica o cónica con valor de línea, sombreado para dar volumen y acotación de dimensiones orientativas (aprox. 35 × 25 × 20 cm). - Breves notas sobre materiales sugeridos (madera curvada, aluminio anodizado o plástico reciclado).
