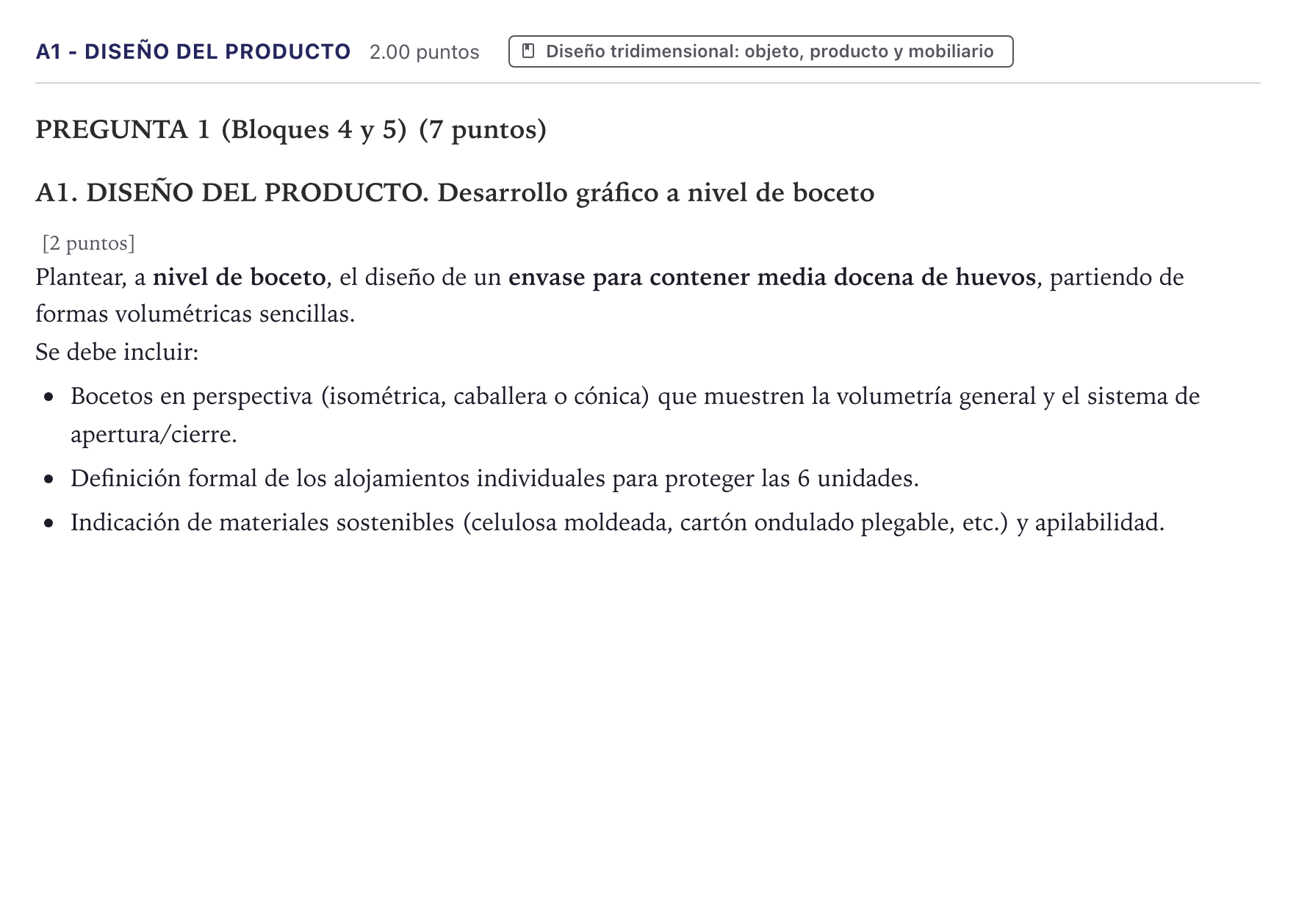

Ejercicio A1 - Diseño del producto · Diseño PAU Canarias Junio 2022

Plantear, a nivel de boceto, el diseño de un envase para contener media docena de huevos, partiendo de formas volumétricas sencillas

Solución: Propuesta de solución a nivel de boceto: 1. Distribución y configuración formal: - Estructura prismática rectangular subdividida en una matriz de $2 \times 3$ cavidades semiesféricas o cónicas invertidas en la base inferior. - Tapa abisagrada con pilares centrales de soporte que evitan el aplastamiento al apilar. - Alternativa formal innovadora: prisma triangular con bisagras o estuche tubular/hexagonal plegable a partir de una sola lámina de cartón. 2. Representación gráfica: - Perspectiva axonométrica o cónica con valoración de línea y claroscuro básico para definir volúmenes y concavidades. - Dibujo en posición cerrada y detalle del sistema de cierre (pestañas encastrables de presión). - Anotaciones breves sobre material (pasta de papel / cartón reciclado) y dimensiones orientativas.
