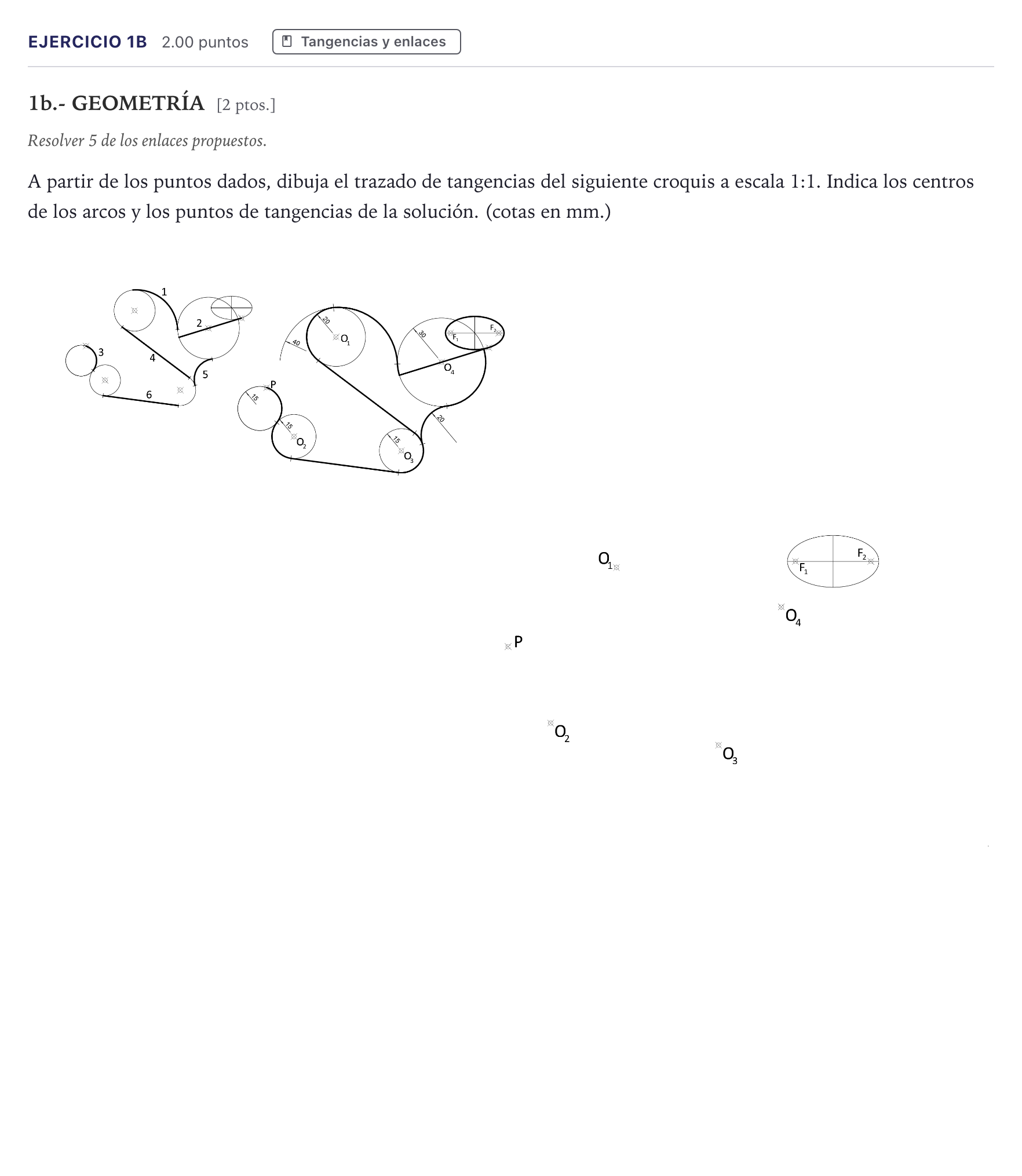

Ejercicio 1b · Dibujo técnico II PAU Canarias Junio 2026

A partir de los puntos dados, dibuja el trazado de tangencias del siguiente croquis a escala 1:1. Indica los centros de los arcos y los puntos de tangencias de la solución.

Solución: Trazado completo a escala 1:1 resolviendo al menos 5 de los 6 enlaces propuestos: - Circunferencias base trazadas: centro $O_1$ ($R=20$ mm); centro $O_2$ ($R=15$ mm); circunferencia de $R=15$ mm que pasa por $P$; centro $O_3$ ($R=15$ mm); centro $O_4$ ($R=30$ mm); y la elipse dada de focos $F_1, F_2$. - Enlaces: 1) arco $R=40$ entre $O_1$ y $O_4$; 2) recta tangente a la circunferencia $O_4$ y a la elipse; 3) arco de enlace entre la circunferencia que pasa por $P$ y la de $O_2$; 4) recta tangente a las circunferencias $O_1$ y $O_3$; 5) arco $R=20$ entre $O_3$ y $O_4$; 6) recta tangente exterior a las circunferencias $O_2$ y $O_3$. - Centros de enlace determinados: se indican con cruces normalizadas. - Puntos de tangencia ($T$): se obtienen uniendo centros o con perpendiculares desde los centros a las rectas tangentes. - Líneas de enlace continuas y tangentes: empalmes sin quiebros entre arcos y rectas.
