Ejercicio 3 - Cónica · Dibujo Técnico Aplicado a las Artes Plásticas y el Diseño II PAU Canarias Junio 2025
Tema: Perspectiva cónica, luces y sombras · Del examen Junio (2025)

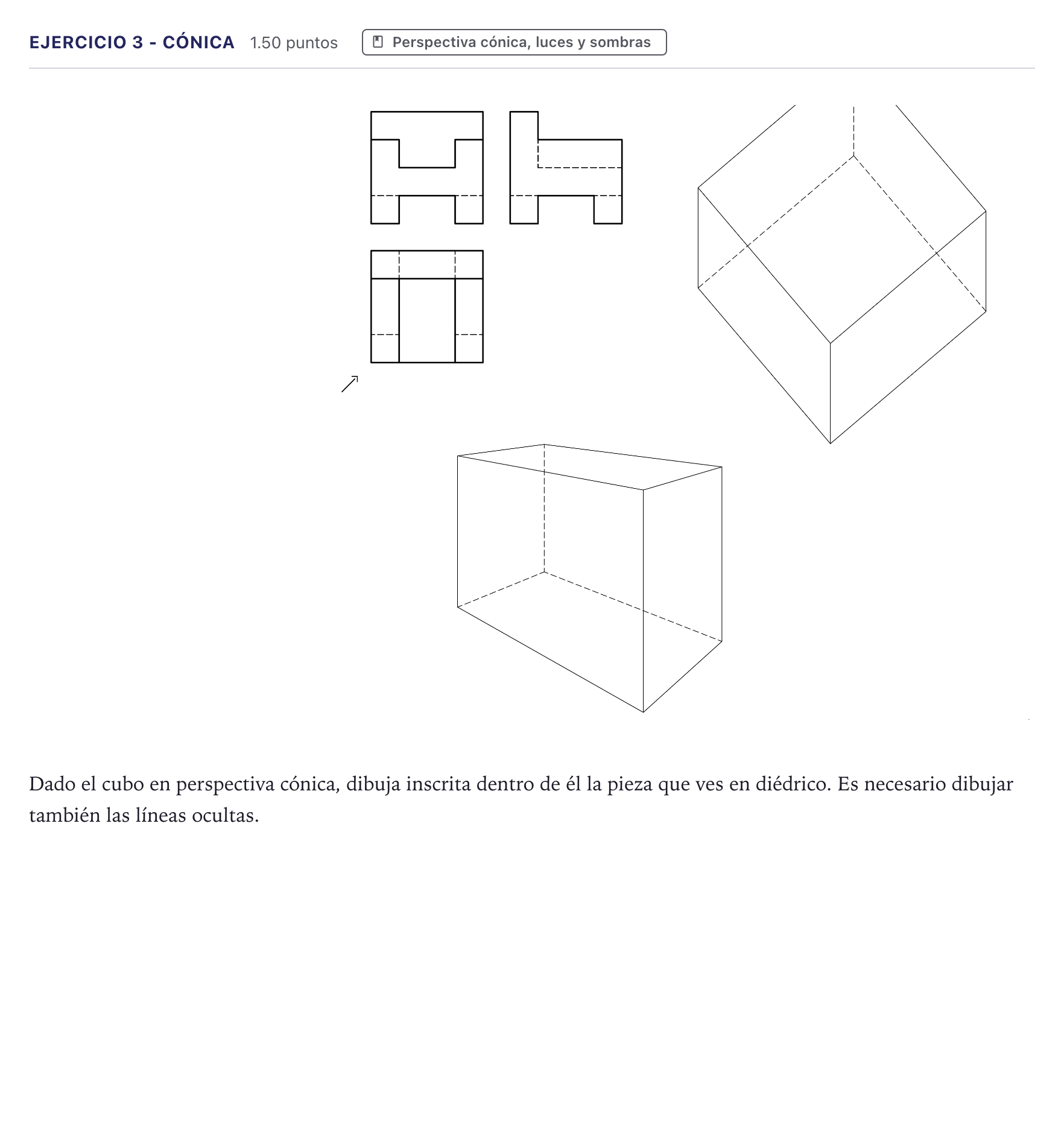

Enunciado
Dado el cubo en perspectiva cónica, dibuja inscrita dentro de él la pieza que ves en diédrico. Es necesario dibujar también las líneas ocultas.
Solución
Según los criterios oficiales de corrección
Dado un cubo en perspectiva axonométrica y otro en perspectiva cónica, dibuja inscrita dentro de cada uno de ellos la pieza que ves en diédrico. Es necesario dibujar también las líneas ocultas.
Solución: Construcción de la pieza en el cubo inferior en perspectiva cónica cónica oblicua con fugas a y , definiendo todas las aristas vistas y ocultas (con línea de trazos) a partir de las alturas, anchuras y profundidades de las vistas diédricas.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
