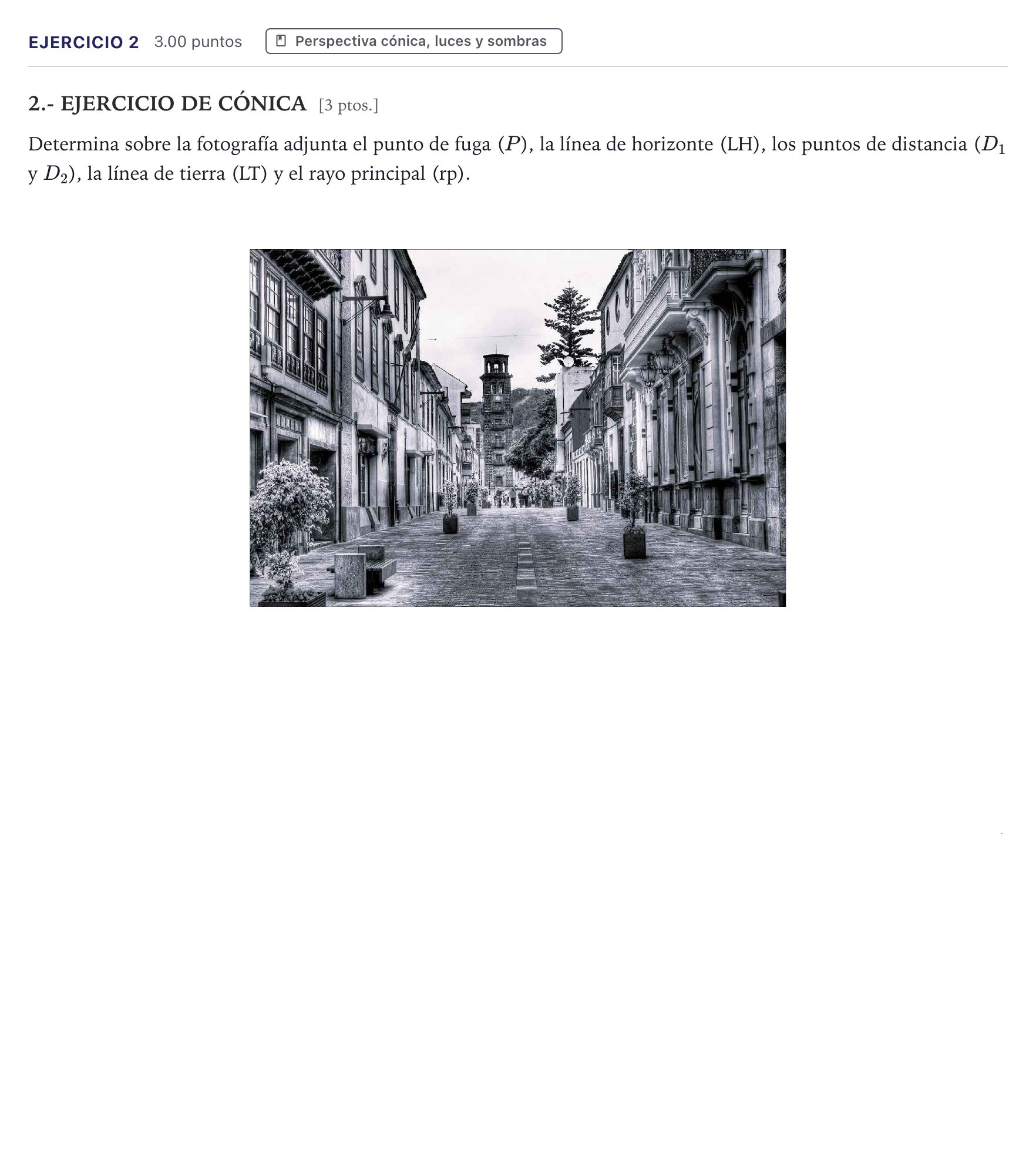

Problema 2 · Dibujo Técnico Aplicado a las Artes Plásticas y el Diseño II PAU Canarias Julio 2025

Determina sobre la fotografía adjunta el punto de fuga (P), la línea de horizonte (LH), los puntos de distancia (D1 y D2), la línea de tierra (LT) y el rayo principal (rp).

Solución: 1. Punto principal o punto de fuga ($P$): Se obtiene mediante la prolongación de varias rectas horizontales perpendiculares al plano del cuadro (líneas de cornisas, remates de balcones, alineaciones de las bases de las fachadas y juntas longitudinales del pavimento adoquinado central). Su punto común de intersección sobre la fachada de la torre del fondo determina el punto principal $P$. 2. Línea de horizonte (LH): Recta horizontal trazada a través de $P$. Coincide aproximadamente con el nivel visual de los ojos de los transeúntes que caminan al fondo de la calle. 3. Línea de tierra (LT): Recta horizontal paralela a la LH situada en el borde inferior de la imagen o en la base visible del plano geometral. 4. Rayo principal (rp): Segmento vertical perpendicular trazado desde el punto de fuga $P$ hasta la línea de tierra (LT). 5. Puntos de distancia ($D_1$ y $D_2$): Se determinan mediante la prolongación de las diagonales a $45^\circ$ del despiece rectangular/cuadrado de los adoquines o alcorques del suelo hasta su intersección con la línea de horizonte (LH), quedando situados simétricamente a ambos lados de $P$ tal que $\overline{P D_1} = \overline{P D_2} = d$ (distancia principal de la toma fotográfica).
