Problema 3 · Dibujo Técnico Aplicado a las Artes Plásticas y el Diseño II PAU Canarias Julio 2025
Tema: Perspectiva cónica, luces y sombras · Del examen Julio (2025)
Enunciado

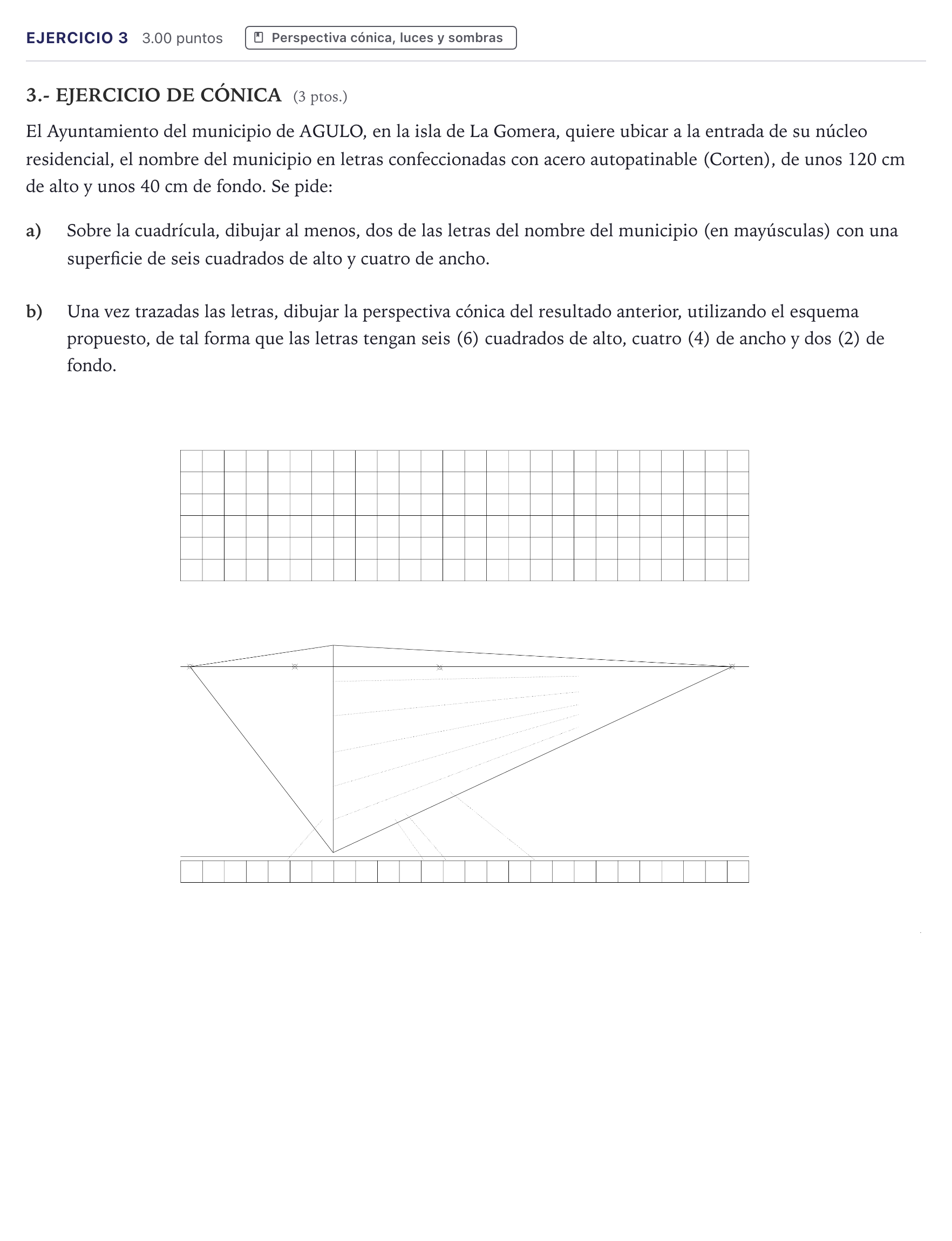

3.- EJERCICIO DE CÓNICA (3 ptos.)
El Ayuntamiento del municipio de AGULO, en la isla de La Gomera, quiere ubicar a la entrada de su núcleo residencial, el nombre del municipio en letras confeccionadas con acero autopatinable (Corten), de unos 120 cm de alto y unos 40 cm de fondo. Se pide:
a)
Sobre la cuadrícula, dibujar al menos, dos de las letras del nombre del municipio (en mayúsculas) con una superficie de seis cuadrados de alto y cuatro de ancho.
b)
Una vez trazadas las letras, dibujar la perspectiva cónica del resultado anterior, utilizando el esquema propuesto, de tal forma que las letras tengan seis (6) cuadrados de alto, cuatro (4) de ancho y dos (2) de fondo.
Solución
Solución de AprenAI (no es la oficial)
3. Ejercicio de cónica: diseño modular sobre cuadrícula y perspectiva cónica de dos letras del nombre AGULO.
Solución: a) Diseño sobre cuadrícula: - Selección de dos letras del nombre AGULO (por ejemplo, A y G, o L y O) inscritas en módulos rectangulares de 6 cuadrados de alto por 4 cuadrados de ancho. - Trazado ortogonal y coherente respetando un grosor de trazo modular (habitualmente 1 cuadrado de grosor). b) Perspectiva cónica: - Representación de las caras anteriores de las dos letras en la dirección correspondiente, aplicando las alturas dadas por la arista de referencia vertical fugada hacia el punto de fuga derecho. - Construcción de las divisiones de anchura sobre la línea de tierra inferior y su proyección cónica mediante los puntos métricos/foco auxiliar correspondientes. - Construcción del fondo (profundidad de 2 cuadrados) mediante las líneas de fuga hacia el punto de fuga izquierdo, aplicando la reducción métrica correspondiente. - Definición del contorno aparente de los cuerpos de las letras mediante aristas vistas y ocultas (o diferenciación valorada de planos vistos con sombreado).
