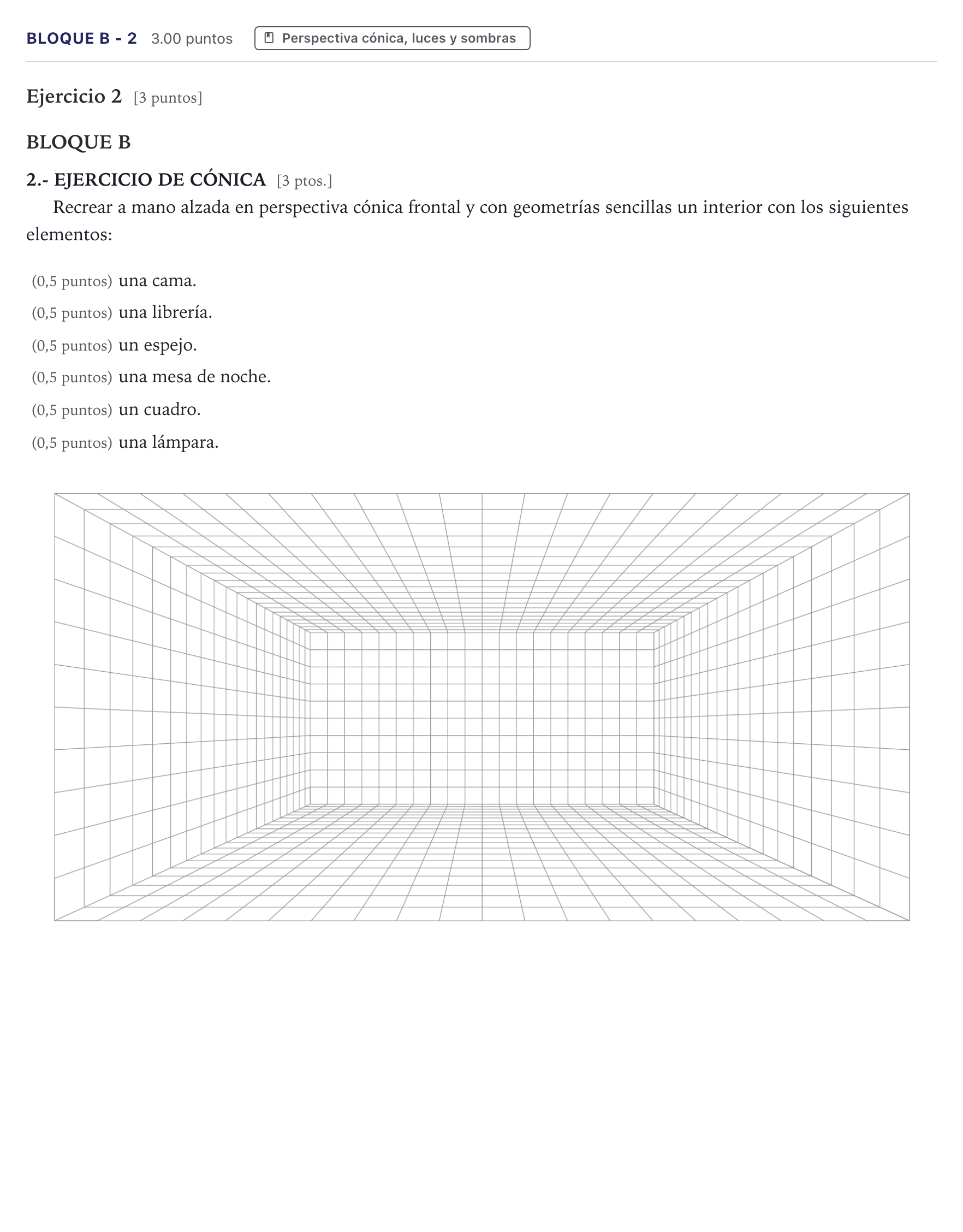

Bloque B - 2 · Dibujo Técnico Aplicado a las Artes Plásticas y el Diseño II PAU Canarias Junio 2024

Recrear a mano alzada en perspectiva cónica frontal y con geometrías sencillas un interior con los siguientes elementos: cama, librería, espejo, mesa de noche, cuadro y lámpara.

Solución: Dibujo a mano alzada del interior de la habitación estructurado a partir de la cuadrícula en perspectiva cónica frontal dada: - Cama (0,5 p): Prisma horizontal situado sobre el suelo, bien en el centro de la estancia o adosado a una pared lateral, con líneas que fugan hacia el punto principal. - Librería (0,5 p): Mueble prismático vertical con estantes en una de las paredes laterales o en la pared de fondo. - Mesa de noche (0,5 p): Volumen cúbico o prismático pequeño junto al cabecero de la cama. - Lámpara (0,5 p): Lámpara de techo colgada que converge desde la cuadrícula superior, o lámpara auxiliar sobre la mesita. - Espejo (0,5 p): Superficie rectangular o circular colgada en la pared lateral o sobre la mesita/cómoda. - Cuadro (0,5 p): Elemento plano colgado en una pared (lateral o frontal), con sus aristas horizontales fugando o paralelas según la pared elegida.
