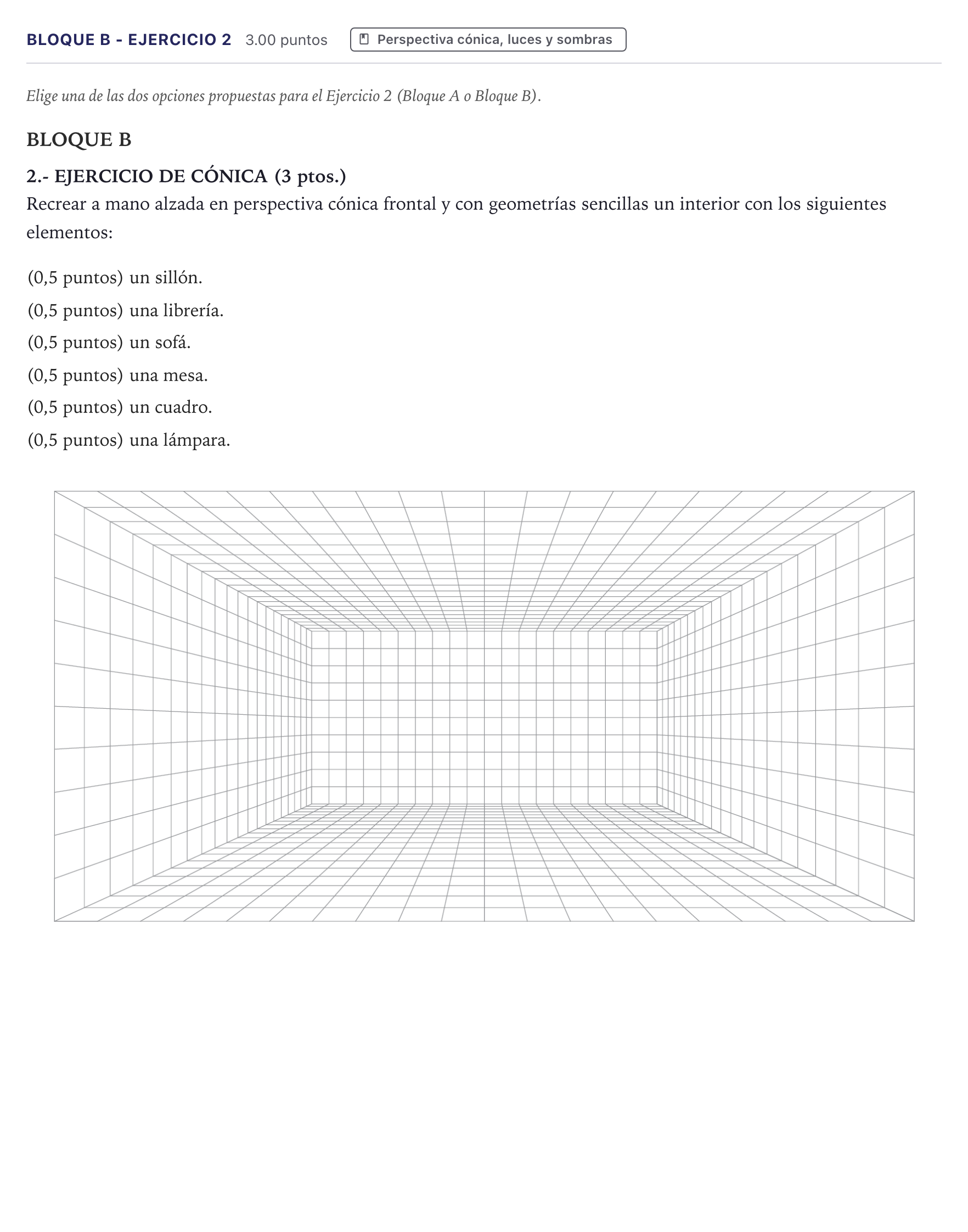

Bloque B - Ejercicio 2 · Dibujo Técnico Aplicado a las Artes Plásticas y el Diseño II PAU Canarias Julio 2024

Recrear a mano alzada en perspectiva cónica frontal y con geometrías sencillas un interior con los siguientes elementos: un sillón, una librería, un sofá, una mesa, un cuadro y una lámpara.

Solución: Representación a mano alzada en el espacio perspectivo cónico frontal integrando los seis elementos con volumetrías geométricas claras: - Sillón (0,5 puntos): Prisma apoyado en el suelo con asiento, respaldo y brazos proporcionados, con sus aristas de profundidad fugando hacia el punto de fuga principal. - Librería (0,5 puntos): Gran prisma adosado a una pared lateral (con sus baldas fugando al punto principal) o a la pared frontal (con baldas horizontales paralelas a la línea de tierra). - Sofá (0,5 puntos): Módulo de 2-3 plazas apoyado sobre el pavimento, coherente en escala con el sillón. - Mesa (0,5 puntos): Mesa baja de centro o auxiliar, con tablero rectangular o cuadrado y cuatro patas, respetando la cuadrícula del suelo. - Cuadro (0,5 puntos): Marco rectangular situado en una pared vertical (en pared lateral sus bordes superior e inferior convergen hacia el punto de fuga; en pared de fondo es frontal). - Lámpara (0,5 puntos): Lámpara colgante de techo alineada verticalmente o lámpara de pie, con escala y proporción adecuadas respecto al mobiliario.
