Ejercicio Activitat 2 · Tecnología e Ingeniería II PAU Baleares Ordinaria 2024

Enunciado

Activitat 2

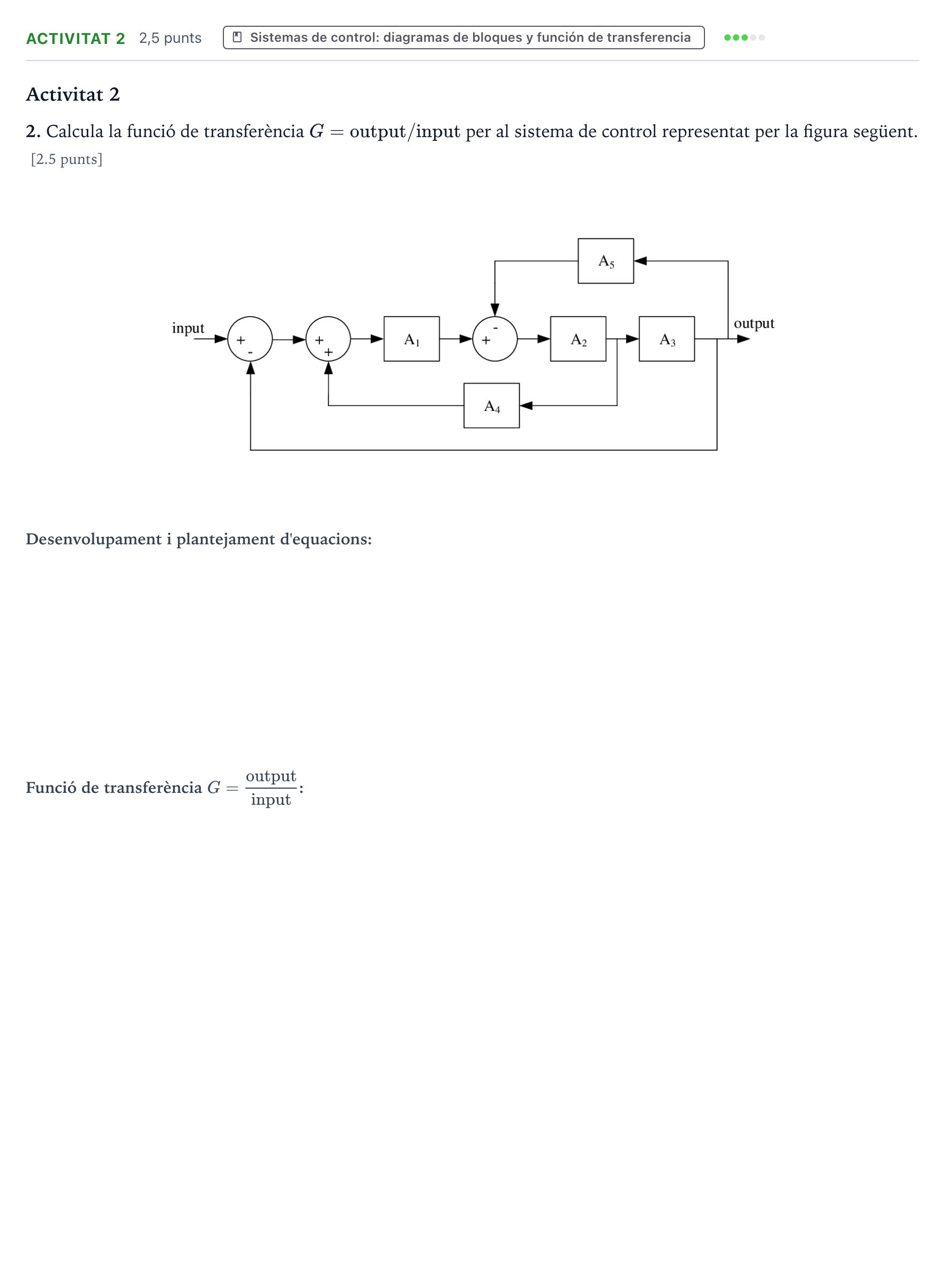

2. Calcula la funció de transferència $G=\text{output}/\text{input}$ per al sistema de control representat per la figura següent. [2.5 punts]

Enunciado: Ejercicio Activitat 2 · Tecnología e Ingeniería II PAU Baleares Ordinaria 2024

Según los criterios oficiales de corrección

Desenvolupament i plantejament d'equacions

Solución: X1 = X - A3*X4, X2 = X1 + A4*X4, X4 = A2*X3, X3 = A1*X2 - A3*A5*X4, Y = A3*X4

Calcula la funció de transferència G = output/input

Solución: G = (A1*A2*A3) / (1 + A1*A2*A3 - A1*A2*A4 + A2*A3*A5)
