Ejercicio Activitat 3.1 · Tecnología e Ingeniería II PAU Baleares Extraordinaria 2025

Enunciado

ACTIVITAT 3 (2.5 punts)

L’alumne ha de respondre TOTS els apartats (3.1 i 3.2).

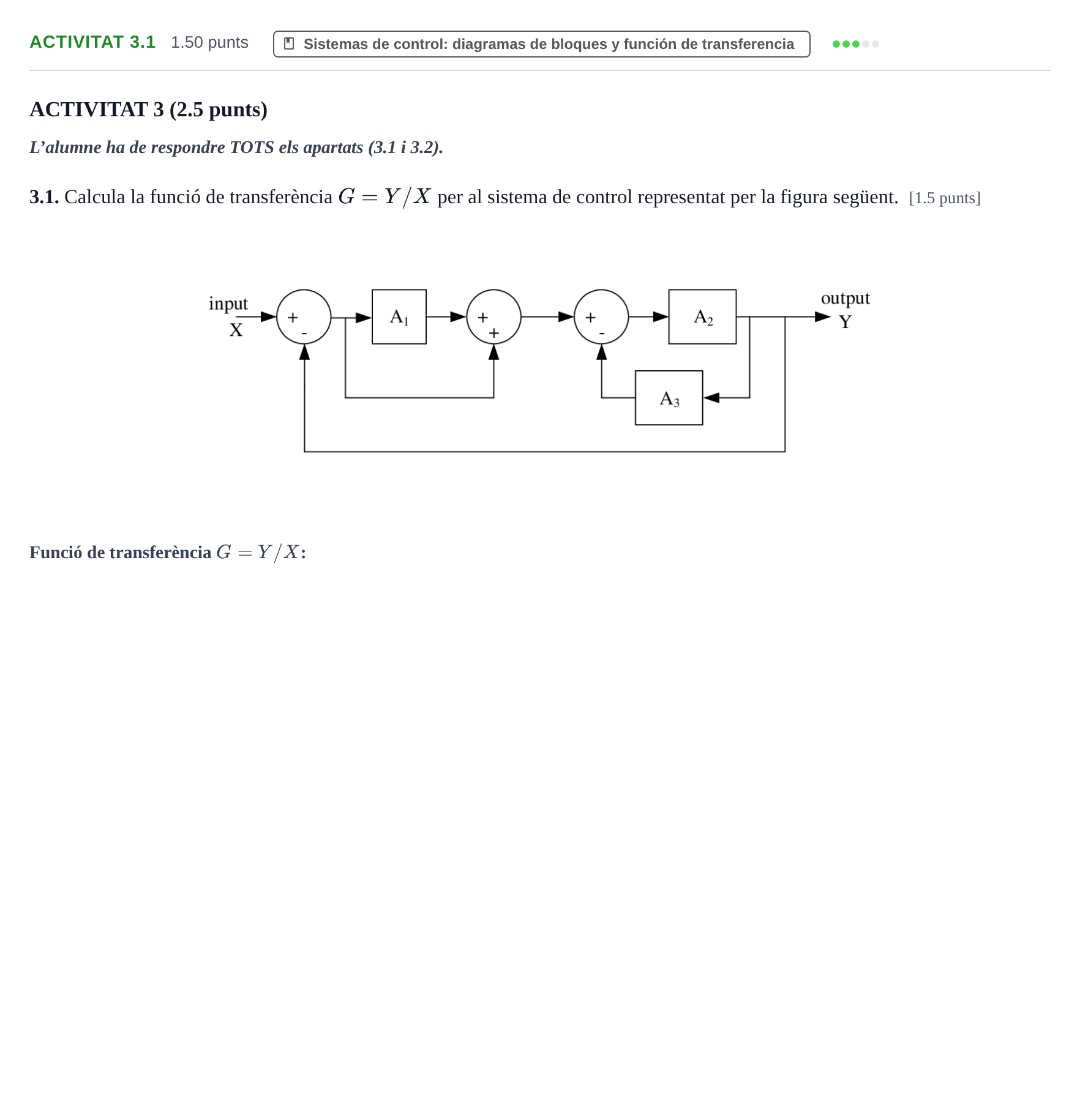

3.1. Calcula la funció de transferència $G = Y/X$ per al sistema de control representat per la figura següent. [1.5 punts]

Enunciado: Ejercicio Activitat 3.1 · Tecnología e Ingeniería II PAU Baleares Extraordinaria 2025

Según los criterios oficiales de corrección

3.1. Calcula la funció de transferència G = Y/X per al sistema de control representat per la figura següent. (1.5 punts)

Solución: $(A_2 A_1 + A_2)/(1 + A_2 A_1 + A_2 + A_2 A_3)$ / $\frac{A_2(A_1 + 1)}{1 + A_2(A_1 + 1 + A_3)}$
