Ejercicio Activitat 5 · Tecnología e Ingeniería II PAU Baleares Extraordinaria 2024

Enunciado

Activitat 5

5. a)

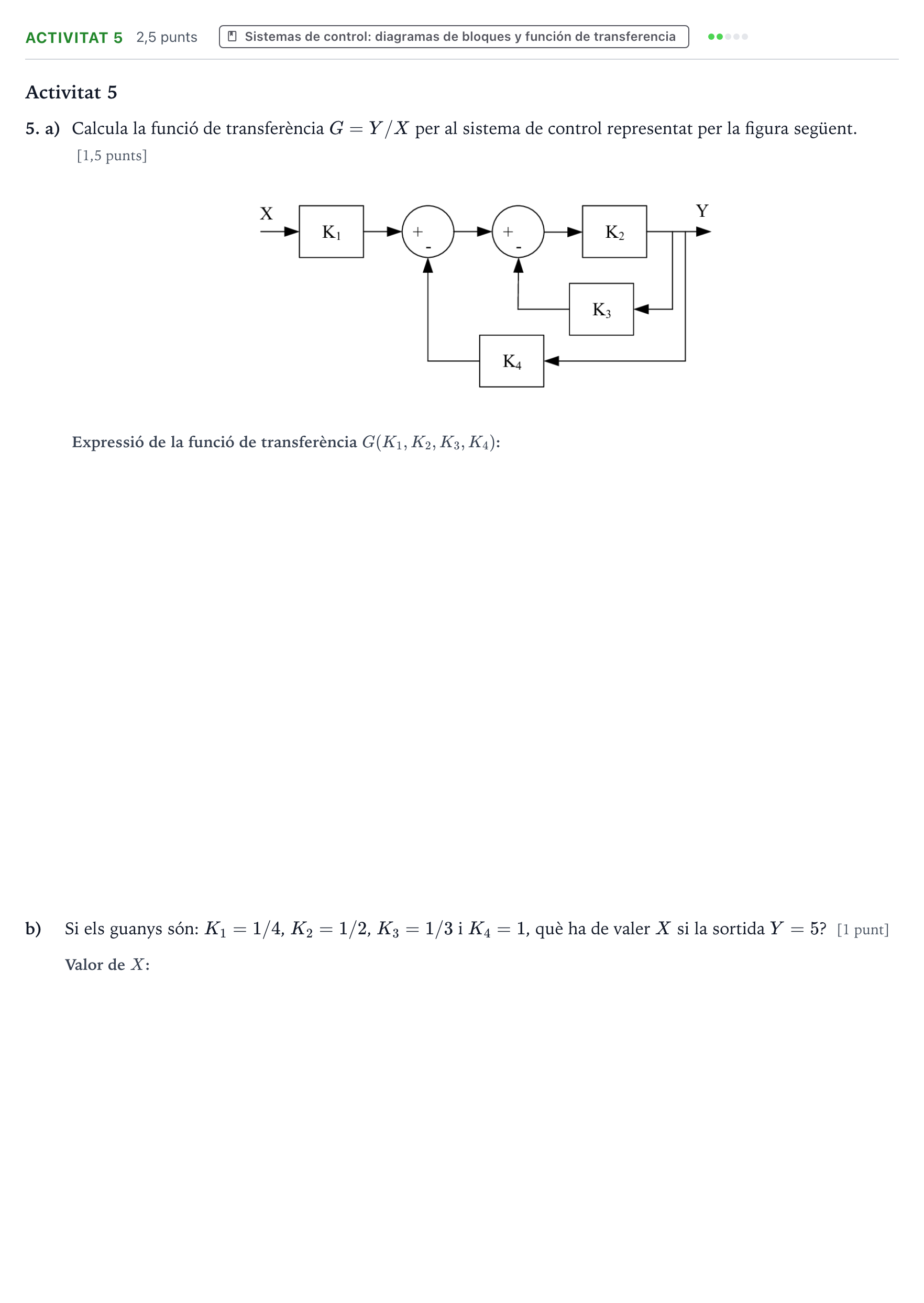

Calcula la funció de transferència $G = Y/X$ per al sistema de control representat per la figura següent. [1,5 punts]

Si els guanys són: $K_1 = 1/4$ , $K_2 = 1/2$ , $K_3 = 1/3$ i $K_4 = 1$ , què ha de valer $X$ si la sortida $Y = 5$ ? [1 punt]

Enunciado: Ejercicio Activitat 5 · Tecnología e Ingeniería II PAU Baleares Extraordinaria 2024

Según los criterios oficiales de corrección

a) Calcula la funció de transferència G=Y/X per al sistema de control representat per la figura següent.

Solución: $G = \frac{K_2 K_1}{1 + K_2 K_4 + K_2 K_3}$

b) Si els guanys són: K₁=1/4, K₂=1/2, K₃=1/3 i K₄=1, què ha de valer X si la sortida Y=5?

Solución: 66,7 / 200/3
