Ejercicio Activitat 3.1 · Tecnología e Ingeniería II PAU Baleares Ordinaria 2025

Enunciado

ACTIVITAT 3 (2.5 punts)

L'alumne ha de respondre TOTS els apartats (3.1 i 3.2).

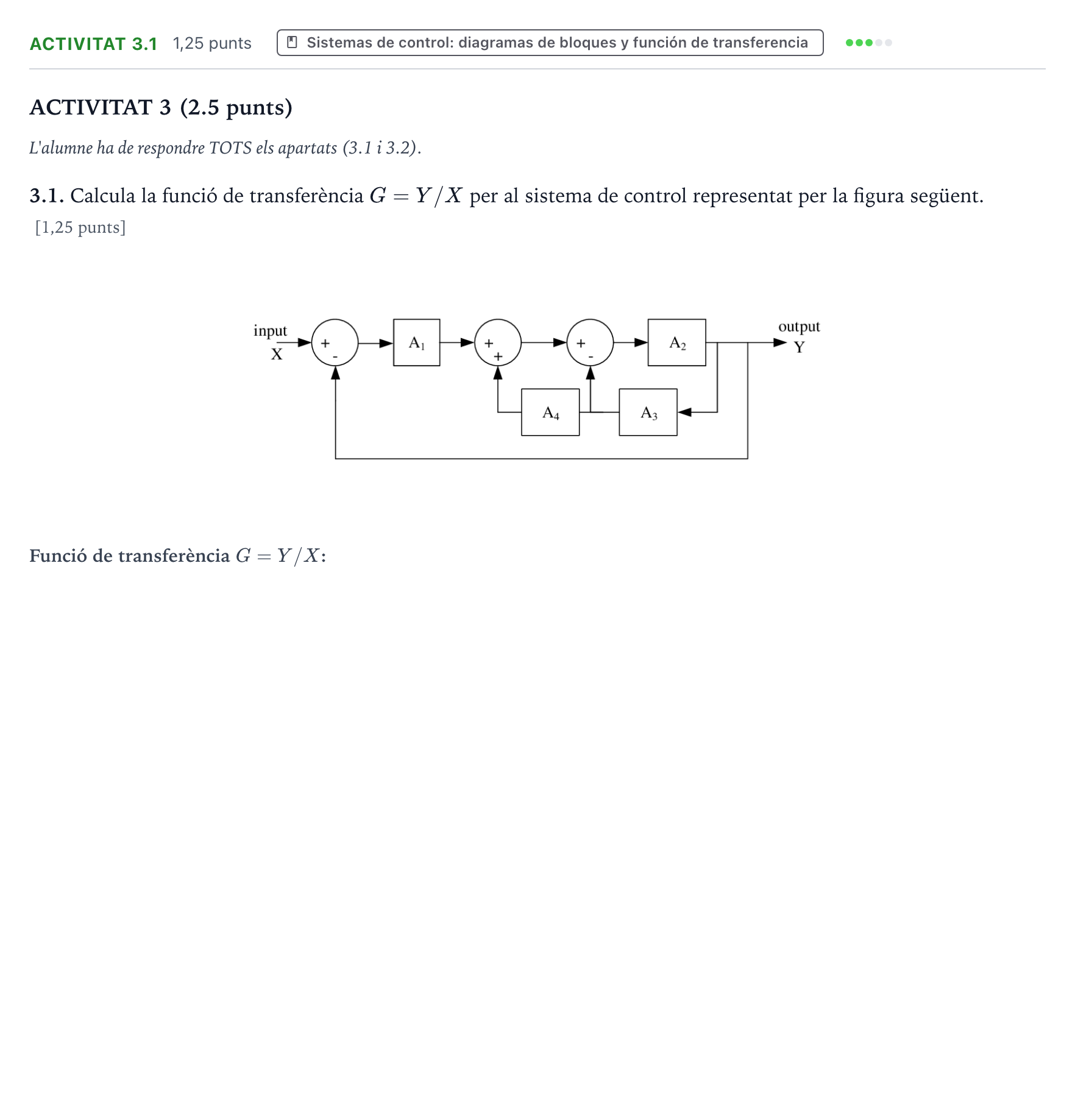

3.1. Calcula la funció de transferència $G = Y/X$ per al sistema de control representat per la figura següent. [1,25 punts]

Enunciado: Ejercicio Activitat 3.1 · Tecnología e Ingeniería II PAU Baleares Ordinaria 2025

Según los criterios oficiales de corrección

3.1. Calcula la funció de transferència G = Y/X per al sistema de control representat per la figura següent.

Solución: $\frac{A_1 A_2}{1 + A_1 A_2 - A_2 A_3 A_4 + A_2 A_3}$
