Problema 2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Baleares Extraordinaria 2026
Tema: Perspectiva cónica: copiar un volumen en una retícula o tablero · Del examen Extraordinaria (2026)
Enunciado
BLOC 2
ES POT CONTESTAR LA PREGUNTA 2 O LA 3.

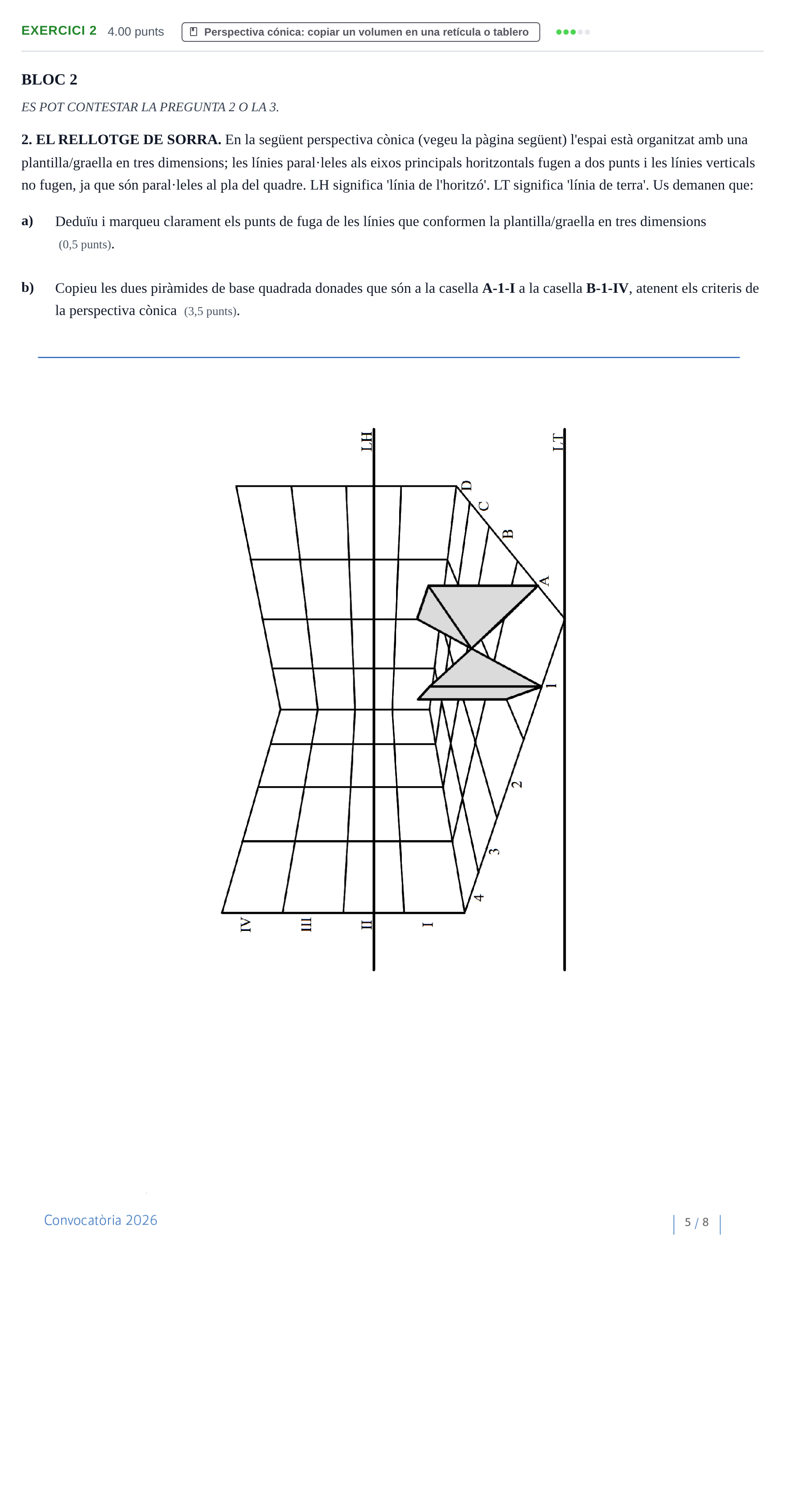

2. EL RELLOTGE DE SORRA. En la següent perspectiva cònica (vegeu la pàgina següent) l'espai està organitzat amb una plantilla/graella en tres dimensions; les línies paral·leles als eixos principals horitzontals fugen a dos punts i les línies verticals no fugen, ja que són paral·leles al pla del quadre. LH significa 'línia de l'horitzó'. LT significa 'línia de terra'. Us demanen que:
a)
Deduïu i marqueu clarament els punts de fuga de les línies que conformen la plantilla/graella en tres dimensions (0,5 punts).
b)
Copieu les dues piràmides de base quadrada donades que són a la casella A-1-I a la casella B-1-IV, atenent els criteris de la perspectiva cònica (3,5 punts).
Solución
Según los criterios oficiales de corrección
2. EL RELLOTGE DE SORRA. a) Deduïu i marqueu clarament els punts de fuga. b) Copieu les dues piràmides de base quadrada donades a la casella B-1-IV.
Solución: Criteris oficials de correcció: - Els errors de concepte es penalitzaran amb el 100%. - Els punts de fuga es valoraran amb 0,25 punts cadascun (fins a 0,5 punts). - La valoració de l'element dibuixat en perspectiva cònica serà: 3 punts per posició i volum adequats i 0,5 per presentació.
