Problema 3 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Baleares Extraordinaria 2025
Tema: Perspectiva cónica: copiar un volumen en una retícula o tablero · Del examen Extraordinaria (2025)
Enunciado
Bloc 2. Es pot respondre la pregunta 3 o la 4

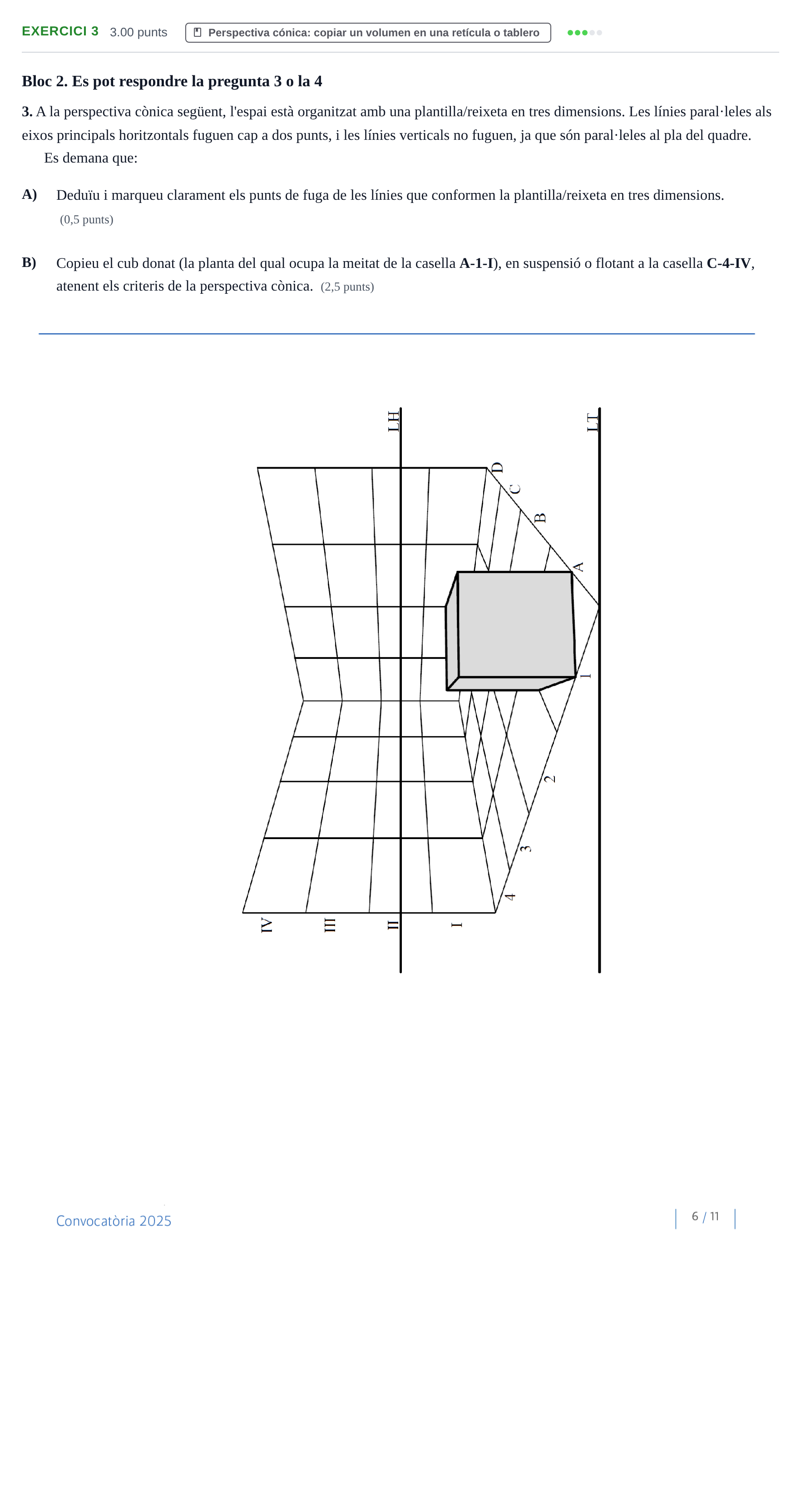

3. A la perspectiva cònica següent, l'espai està organitzat amb una plantilla/reixeta en tres dimensions. Les línies paral·leles als eixos principals horitzontals fuguen cap a dos punts, i les línies verticals no fuguen, ja que són paral·leles al pla del quadre.
Es demana que:
A)
Deduïu i marqueu clarament els punts de fuga de les línies que conformen la plantilla/reixeta en tres dimensions. (0,5 punts)
B)
Copieu el cub donat (la planta del qual ocupa la meitat de la casella A-1-I), en suspensió o flotant a la casella C-4-IV, atenent els criteris de la perspectiva cònica. (2,5 punts)
Solución
Según los criterios oficiales de corrección
3. Deduïu i marqueu els punts de fuga i copieu el cub flotant a la casella C-4-IV.
Solución: Els punts de fuga de la perspectiva cònica obliqua s'obtenen prolongant les línies de la retícula fins a tallar la línia de l'horitzó (LH), un a la part superior/dreta i l'altre a la part inferior/esquerra (segons l'orientació del dibuix). El cub original (que ocupa mitja casella a la posició A-1-I) es trasllada fidelment a la casella indicada en suspensió (alçada IV, eix esquerre 4, profunditat C), conservant el paral·lelisme de les arestes verticals i fent fugar les arestes horitzontals cap als respectius punts de fuga.
