Ejercicio Opció B - 2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Baleares Ordinaria 2024
Tema: Perspectiva cónica: copiar un volumen en una retícula o tablero · Del examen Ordinaria (2024)
Enunciado

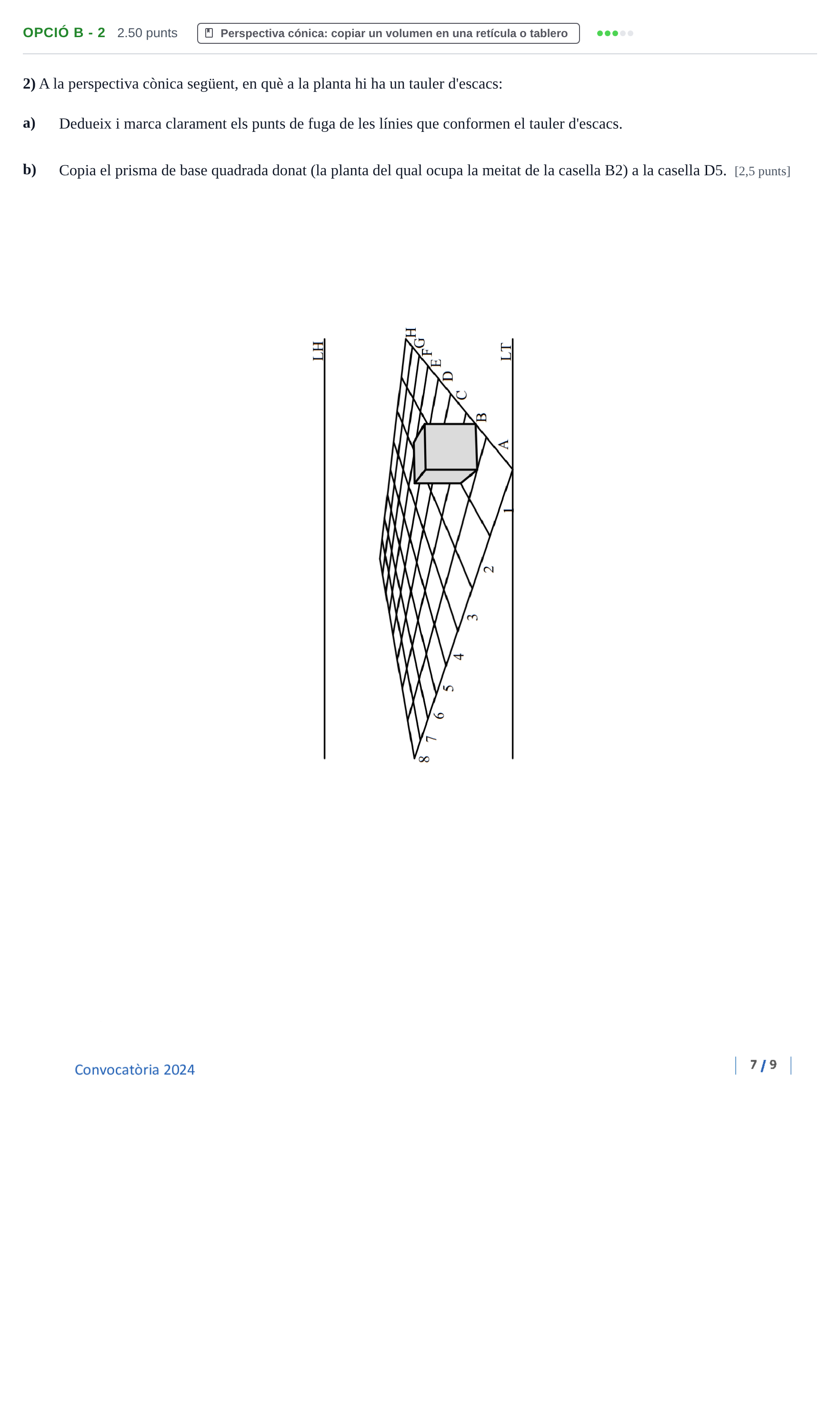

2) A la perspectiva cònica següent, en què a la planta hi ha un tauler d'escacs:
a)
Dedueix i marca clarament els punts de fuga de les línies que conformen el tauler d'escacs.
b)
Copia el prisma de base quadrada donat (la planta del qual ocupa la meitat de la casella B2) a la casella D5. [2,5 punts]
Solución
Según los criterios oficiales de corrección
2) A la perspectiva cònica següent, en què a la planta hi ha un tauler d'escacs: a) Dedueix i marca clarament els punts de fuga de les línies que conformen el tauler d'escacs. b) Copia el prisma de base quadrada donat a la casella D5.
Solución: - Determinació dels punts de fuga i sobre la línia d'horitzó (LH) mitjançant la prolongació dels dos feixos de rectes paral·leles que formen la quadrícula del tauler d'escacs. - Localització exacta de la casella D5 (fila 5, columna D) al tauler. - Traçat de la base quadrada del nou prisma, ocupant la meitat corresponent de la casella D5. - Aixecament de les arestes verticals i trasllat en perspectiva cònica de l'alçària del prisma original a la nova posició a D5, respectant la visibilitat de les cares.
